ケーブルドラム運搬装置

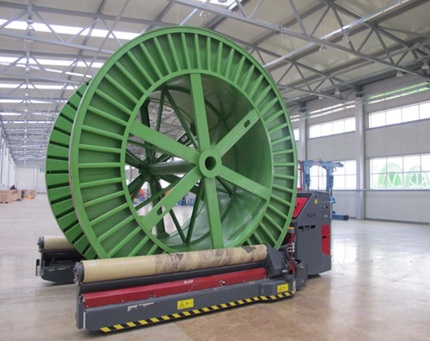

ドラム径φ0.8m～5m、最大50トンのケーブルドラムを搬送できます。カウンターウェイトを使用しない「ローリフト」設計により、コンパクト且つ軽量なボディを実現、工場内の限られたスペースでもご使用いただけます。
メーカー
エロフ（Elof）
目的・用途
鋼材の矯正
重量物搬送
梱包
業界
商品説明
カウンターウェイトを使用しない「ローリフト」設計により、コンパクト且つ軽量なボディを実現 ドラム径φ0.8m～5m、最大50トンのケーブルドラムを搬送可能
電動式・排出ガス「０」の重量ケーブルドラム搬送装置です。
「ローリフト」設計により、コンパクト且つ軽量なボディを実現、機動性が高く、限られたスペースでも重量ドラムを安全、且つ効率的に運搬できます。
またオプション・機種により、持ち上げたドラムをその場で回転させる事もでき、更にドラムを縦（鍔が横方向）、横（鍔が前後方向）の両方向で搬送が可能なモデルもございます。
製品ラインナップ
※左右にフリックしてご覧いただけます。
商品特長

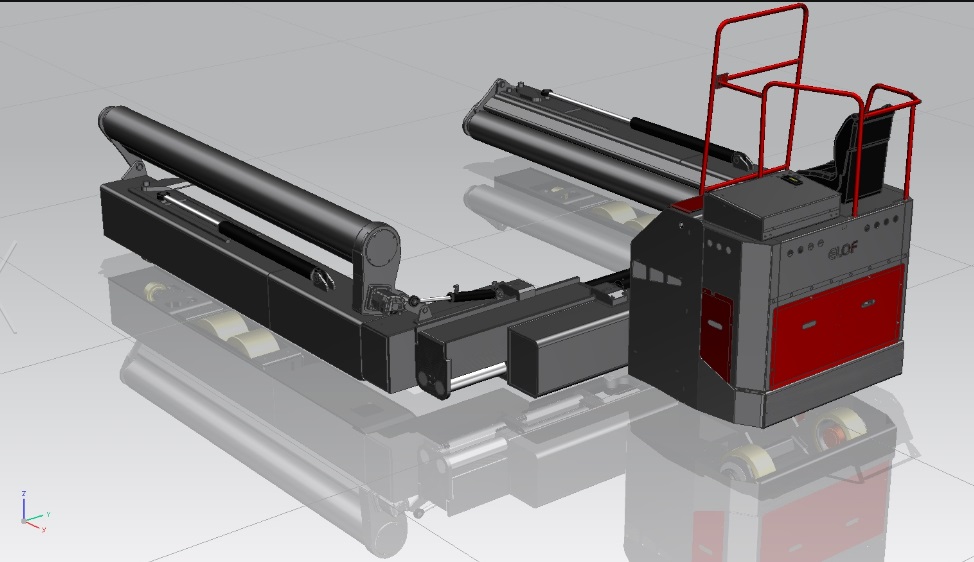

特長① カウンターウェイトを使用しないローリフト設計により、装置の小型化、軽量化を実現
コンパクトな装置デザインにより、工場内の限られたスペースにおいて、安全で機動性の高いドラム搬送が実現します。
特長② 電動式デザインにより、排気ガス「ゼロ」を実現
従来の燃料式フォークリフトと異なり、電動（バッテリー）式なので、屋内でも排気ガスを気にせずご使用いただけます。
特長③ ドラム搭載方向

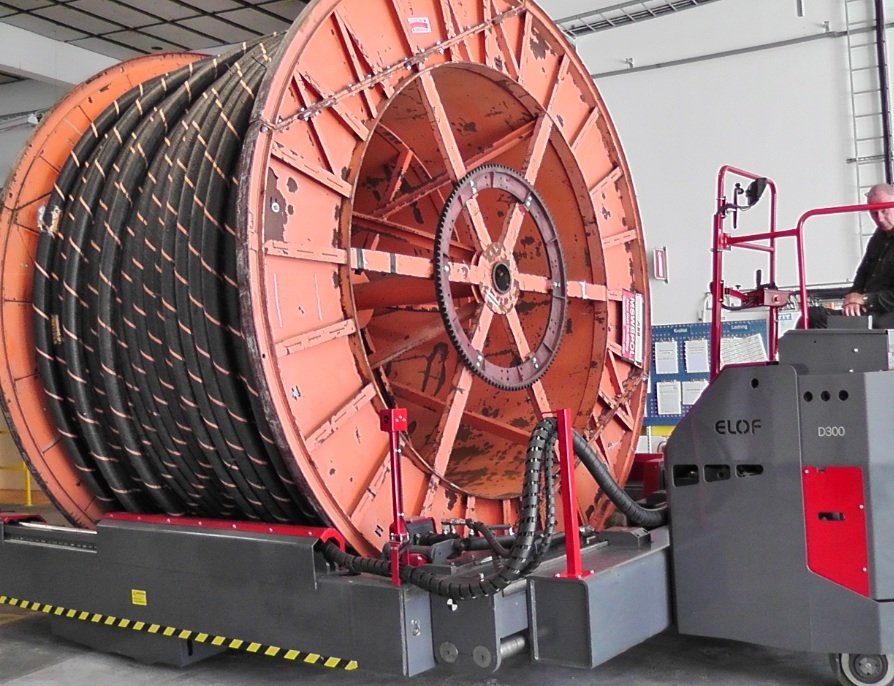

機種により、ケーブルドラムを縦（鍔が横方向）、横（鍔が前後方向）の両方向で持ち上げて搬送が可能です。
特長④ オプション「ロテーター」機能
オプションのロテーター機能を使用する事により、ドラムを搭載した状態で、ドラムを回転させることが出来ます。
スペック
| 最大荷重（トン） | 機種 | 電気仕様 | ドラム径 （mm） |
ドラム幅 （mm） |
座席仕様 |
|---|---|---|---|---|---|
| 7 | C07120 | 80V、250Ah | 800?2000 | ?2000 | 着座 |
| 15 | C15120 | 80V、250Ah | 1250?2500 | 950?2120 | 着座 |
| 30 | C30310 | 80V、660Ah | 2000?4500 | 1400?2700 | 立乗 |
| 30 | C30320 | 80V、660Ah | 2000?4500 | 1400?2700 | 着座 |
| 30 | C30330 | 80V、660Ah | 2000?4500 | 1400?2700 | 着座 |
| 50 | C50310 | 80V、660Ah | 2400?5000 | 1600?3600 | 立乗 |
| 50 | C50320 | 80V、660Ah | 2400?5000 | 1600?3600 | 着座 |
| 50 | C50330 | 80V、660Ah | 2400?5000 | 1600?3600 | 着座 |
導入事例
電力ケーブル用 鉄製ケーブルドラム（35トン）の運搬事例①
Before： 工場内排気ガスが懸念されるため、屋内でのフォークリフトの使用は禁止
また工場内スペースが限られていたため、天井クレーンで吊り上げ搬送していた
（重量物運搬につき、常に落下リスクを憂慮）
After： 機動性の高いEpoch社C50310装置（最大50トン仕様）を導入
◎ 改善点：
バッテリー式なので屋内における排気ガス懸念を払拭 コンパクトで機動性が高く、ドラムを縦・横両方向から搭載できる為、工場内の限られたスペースでも搬送が可能 高圧電力ケーブル性能試験時における端末位置の調整も可能となった 天井クレーン使用時の落下リスクを解決
良くあるQ and A
1）車検は必要でしょうか？
A）本装置は、ローリフト低荷重運搬装置と呼ばれる特殊搬送装置となります。
詳細は別途確認が必要ですが、現在ご使用いただいておりますお客様では自社工場内でご利用されており、
乗用車のような定期車検義務は否定されておられます（当局へ要確認）。
但し、安全にご使用いただくにあたり、操作マニュアル上に記載しております定期メンテナンス要領を遵守いただきます。
