大気圧プラズマ処理機 PlasmaJet & Plasphere

表面改質装置

出力可変式のプラズマ処理機で、300W - 450W程度の中出力が特徴のプラズマ処理機です。（仕様上1000Wまで）

メーカー

RAantec GmbH

目的・用途

表面改質

業界

自動車・搬送

電機機器

研究開発

非鉄金属

印刷・包装

鉄鋼

電子部品・半導体

メディカル

デモ機（実機）貸出あり

テストピースによるサンプルテスト可

お問い合わせ

デモ機紹介

資料ダウンロード

商品説明

プラズマ処理とは、表面に生成される官能基により、科学的結合を変化させて接着効果を得る、表面改質技術です。
空気中で放電することにより、発生したプラズマの電子・イオン・ラジカルが基材表面に接触します。
基材表面の分子とプラズマ中のイオン・電子が反応して、親水性官能基が生成され、表面が活性化し、接着性やぬれ性が向上します。（＝分子間力、ファンデルワース力の働き）
また、表面に残存する有機物や酸化物を除去することで、表面活性・クリーニング効果が得られます。

Raantec（ランテック）社製のプラズマ処理機は、樹脂や金属の接着性、密着性改善に最適です。処理幅は、5-10?用ノズルと20-70?用ノズルがあり、用途に応じてお選びいただけます。先端ノズル部分は簡単に取替が可能です。20-70mm用設備は、5-10mm用ノズルも使用でき、幅広い処理エリアを1台でカバーできます。

製品ラインナップ

※左右にフリックしてご覧いただけます。

型番

PlasmaJet

PlasPhere

処理幅

8mmまで

70mmまで

商品特長

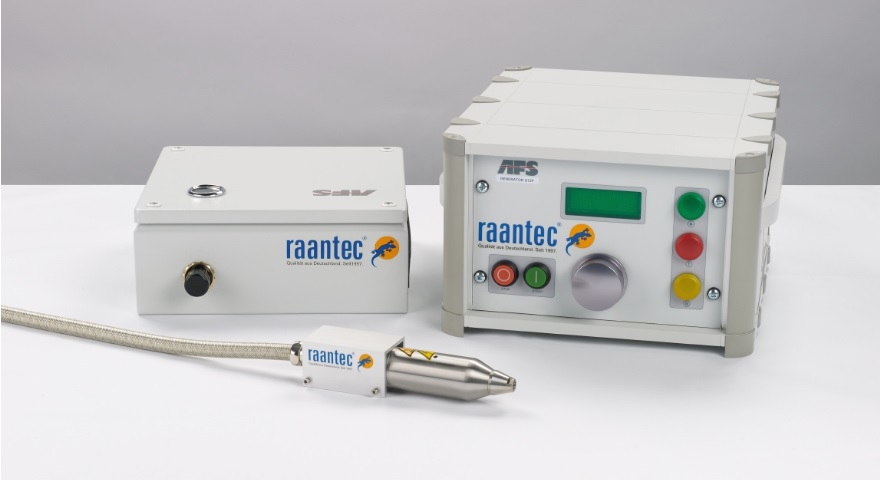

PlasmaJet（5 - 10mm)

標準のプラズマノズルです。直線的なビーム上のプラズマを照射し、狭いエリアなどの処理に向いています。

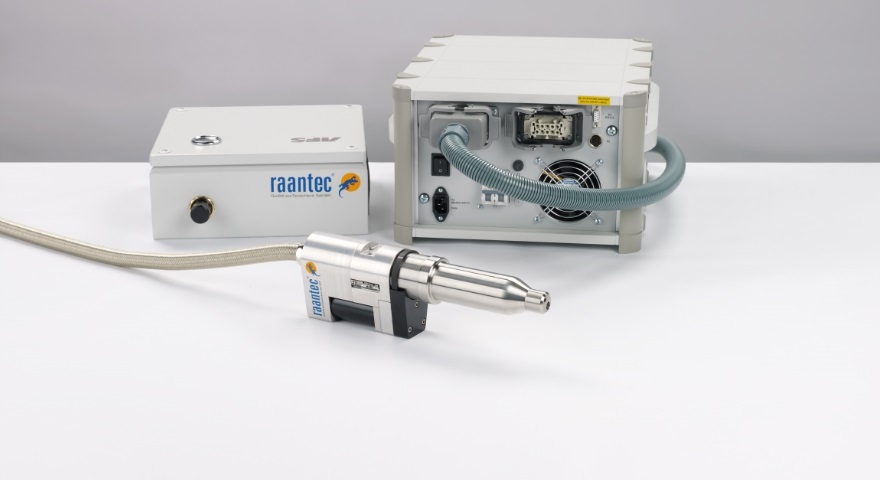

PlasPhere (20 - 70mm)

回転式ノズルで、Plasmajet(5 - 10mm)よりも幅広く処理を行うことが可能です。
20?、30?、最大70?まで処理が可能な先端ノズルを取り付け可能です。
今までスポットタイプでは難しかった幅の基材へも対応可能です。

プラズマ発信機G10P/G12P

Plasmajet(5 - 10mm)およびPlasPhere(20 - 70mm)に用いる共通の発信機です。シングル仕様の場合はG10P、2本仕様の場合はG12P発信機となります。PlasPhere(20 - 70mm)ノズルを2本搭載することで、100?を超す幅も1台の発信機でカバーすることが可能です。

デモ機貸出＆サンプル作成可能です

◆寸法 420x375x210?
◆電源 230V 50-60Hz 最大10A
◆出力 150-1000W(G10P） 1200W（G12P)
◆ケーブル長 2500?

デモ機を用いてのテストサンプル作成を常時受け付けております。
サンプルの表面はテストインクで濡れ性を確認できます。
テスト結果が良好な場合はデモ機貸出をおこない、貴社ラインでのテストも可能です。
