回転ジェット式除塵ボックス ウニマスター210
回転ジェット式除塵ボックス ウニマスター210
ウニマスター210は、上下に タイフンクリーンコンパクト（TCC）を2基搭載した 非接触式の除塵ボックスです。 回転ジェットノズルが生み出すパルスエアーで異物に振動・衝撃を与え、 剥離した異物を吸引・回収します。
メーカー
キストエシャリッヒ （KIST+ESCHERICH GmbH）
目的・用途
静電気対策
異物対策
業界
デモ機（実機）貸出あり
テストピースによるサンプルテスト可
商品説明
固定エアーブローと「回転ジェット」の違い
除塵ボックスは、 ワークをボックス内部へ入れ、エアーブローで表面の異物・粉塵を剥離し、 吸引によって回収するクリーニング装置です。 周囲への異物の飛散を抑えながら、非接触で除塵できます。
製品ラインナップ
※左右にフリックしてご覧いただけます。
UM-0210-02-S02
◆除塵ボックス上下から除電パルスエアーブロー！異物を吸引除去！
小さなプリント基板・樹脂成型品・レンズ・ガラス基板など。いろいろな製品に適用できます
UM-0210-02-S03
◆除塵ボックス上下から除電パルスエアーブロー！異物を吸引除去！
半導体・電子部品・液晶など、電気に脆弱な製品を除電する高周波ACイオナイザを搭載
商品特長
回転ジェット＋パルスエアー
異物に繰り返し振動・衝撃を与えて除去
ウニマスター210の除塵の心臓部は、 タイフンクリーンコンパクト（TCC）の回転ジェットノズル です。
一般的な固定ノズルが同じ方向から連続的にエアーを吹き付けるのに対し、 回転ジェットノズルは回転しながら パルスエアーを繰り返し異物へ作用 させます。
エアーを単に「吹き続ける」のではなく、 異物に繰り返し振動と衝撃を与えてワーク表面から剥離しやすくする ことが、回転ジェット方式の大きな特長です。
上下2基のTCCで、両面を同時除塵
表面・裏面を一度にクリーニング
ウニマスター210は、除塵ユニット タイフンクリーンコンパクト（TCC）を上下に2基搭載。 ワークをクリーニングエリアへ通すことで、 表面・裏面を同時に非接触クリーニング できます。
上下それぞれの回転ジェットノズルからパルスエアーを作用させ、 両面に付着した粉塵・微粒子・樹脂カスなどを剥離。 除去した異物はボックス内で吸引・回収します。
異物を飛ばすだけじゃない。静電気も除去
用途に合わせてイオナイザを選定可能
樹脂部品やフィルムなどのワークでは、搬送・摩擦・剥離によって発生した 静電気が粉塵や微粒子を引き寄せ、異物除去を妨げる ことがあります。
ウニマスター210は、用途やワークに合わせて イオナイザを選定可能。 エアーの力だけに頼るのではなく、 静電気を除去して異物を剥離しやすい状態 にしてからクリーニングできます。
特に 静電気でホコリ・微粒子を引き寄せやすいワーク では、除電と除塵を組み合わせることで、より安定したクリーニングを狙えます。
吹き飛ばして終わりじゃない。異物を吸引・回収
ボックス内で除塵し、周囲への飛散・再付着を抑制
エアーブローだけで異物を吹き飛ばしても、 除去した粉塵が周囲へ飛散すると、 ワークや設備へ再付着する原因 になることがあります。
ウニマスター210は、ワークを ボックス内部でクリーニング。 回転ジェットノズルのパルスエアーで剥離した異物を その場で吸引・回収 します。
「除電 → 剥離 → 吸引・回収」 を一つの除塵ボックス内で行うことで、 単純なエアーブローだけでは難しい 安定した除塵工程の構築 に貢献します。
ウニマスター210 主な仕様・除塵方式比較
装置仕様と、回転ジェット式・固定エアーブロー式・回転チューブ式の違い
ウニマスター210は、上下に タイフンクリーンコンパクト110型（TCC110） を2基搭載。 回転ジェットノズルによるパルスエアーと吸引を組み合わせ、 ワークの表面・裏面を同時に非接触クリーニングします。

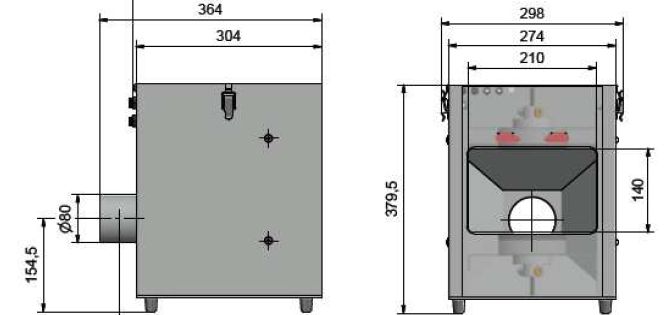

| 外形寸法 | 298 × 364 × 379.5 mm |
|---|---|
| 開口部 | 210 × 140 mm |
| 除塵ユニット |
タイフンクリーンコンパクト110型（TCC110）
× 上下2基 リングイオナイザ＋回転ジェットノズル |
| 圧縮エア圧 | 0.1～0.35 MPa |
| 圧縮エア消費量 |
280 NL/min（0.1 MPa） 440 NL/min（0.2 MPa） 680 NL/min（0.35 MPa） |
| 圧縮エア接続 | φ8 × 2 |
| 吸引管径 | φ80 |
| 重量 | 10 kg |
除塵ボックスは、エアーの噴射方法によって異物への作用が異なります。 ウニマスター210は、 回転ジェットノズルによるパルスエアー で異物へ繰り返し振動・衝撃を与える方式です。
| 比較項目 |
ウニマスター210 回転ジェット式 |
一般的な 固定エアーブロー式 |
回転チューブ式 |
|---|---|---|---|
| ワークへの接触 | ◎ 非接触 | ◎ 非接触 | ◎ 非接触 |
| エアー噴射方式 |
回転ジェットノズル ＋パルスエアー |
固定ノズルから 連続ブロー |
回転チューブから エアーブロー |
| 異物への振動・衝撃 |
◎ パルスエアーが 繰り返し作用 |
△ 同方向から連続噴射 |
○ 回転により 噴射方向が変化 |
| 両面同時クリーニング |
◎ 上下2基のTCC |
装置構成による | 装置構成による |
| 静電気除去 |
○ イオナイザ選定可能 |
装置仕様による | 装置仕様による |
| 異物の吸引回収 |
◎ ボックス内で吸引 |
装置仕様による | 装置仕様による |
| 凹凸ワークへの適性 | ◎ | ○ | ◎ |
| 自動除塵への対応 | ◎ | ○～◎ | ○～◎ |
ウニマスター210は、 回転ジェットノズルによるパルスエアーで異物へ振動・衝撃を与える ことに加え、 上下面の同時クリーニング・静電気除去・吸引回収 を一つの除塵ボックス内で行えることが特長です。
ウニマスター210の除塵力を生む「タイフンクリーンコンパクト」
回転ジェットノズル＋パルスエアーが異物に振動・衝撃を与える
ウニマスター210の内部には、除塵ユニット タイフンクリーンコンパクト（TCC） を上下に搭載しています。 このTCCに内蔵された 回転ジェットノズル が、ウニマスター210の除塵の心臓部です。
この繰り返し作用によって異物へ 振動と衝撃 を与え、ワーク表面からの剥離を促進します。
パルスエアー
↓
異物へ振動・衝撃
↓
異物を剥離
↓
吸引・回収
さらにウニマスター210では、このTCCを ワークの上側・下側に配置。 回転ジェットによるパルスエアーを両面へ作用させ、 剥離した異物をボックス内で吸引・回収します。
こんな工程の異物・粉塵対策に
組立・検査・コーティング・蒸着・加工後など、さまざまな工程で活用
ウニマスター210は、製造工程でワーク表面に付着した ホコリ・微粒子・繊維クズ・樹脂カス・加工粉などを非接触で除去 する除塵ボックスです。 組立前から検査前、表面処理前、加工後まで、さまざまな工程の異物対策に使用できます。
FAQ
Q1. デモはできますか？
Q2. どんな異物を除去できますか？
静電気によってワーク表面へ付着している異物は、イオナイザによる除電とエアークリーニングを組み合わせて除去を狙います。
一方、 粘着質な異物や、強く固着した異物の除去には適していません。 実際の除去可否については、事前のデモテストをおすすめします。
Q3. 一般的な固定エアーブロー式除塵ボックスとの違いは？
ウニマスター210は、 回転ジェットノズルによるパルスエアー を利用します。 異物へ繰り返し振動・衝撃を与えることで、ワーク表面からの剥離を促進することが大きな違いです。
Q4. 回転ジェットノズルとは何ですか？
ノズルが回転しながらエアーを噴射することでパルスエアーを発生させ、 異物へ繰り返し振動・衝撃を与えて剥離を促進 します。
Q5. ワークには接触しますか？
Q6. 表面と裏面を同時にクリーニングできますか？
Q7. 静電気で付着した異物にも使えますか？
ウニマスター210では イオナイザによる静電気除去 と回転ジェットによるパルスエアーを組み合わせ、異物を剥離しやすい状態にして除去します。
Q8. イオナイザは選べますか？
ACタイプのリングイオナイザは、 樹脂製品、ガラス、レンズ、基板など、汎用的なワークの静電気除去・クリーニングに使用できます。
また、 高周波ACイオナイザ も装着できます。 わずかな電気的影響にも配慮が必要なデバイス、半導体部品、電子部品などをクリーニングする用途に推奨します。
Q9. 除去した異物はどうなりますか？
Q10. 凹凸のあるワークにも使用できますか？
ただし、深い穴や複雑な形状ではエアーや吸引が届きにくい場合があります。 ワーク形状によって除去効果が異なるため、 実ワークによる事前テスト をおすすめします。
Q11. 粘着質な異物や強く固着した異物も除去できますか？
付着状態によっては、 ブラシ式クリーナー エレファント や、 CO2スノージェット洗浄装置 が適している場合があります。
除去可否が不明な場合は、実ワークを使用したデモテストで確認できます。
Q12. タイフンクリーンコンパクト単体との違いは？
ウニマスター210は、そのTCCを 上下2基搭載し、ボックスと吸引機構を組み合わせた除塵装置 です。 TCCを単体で設備へ組み込む場合と、除塵ボックスとして導入する場合で使い分けできます。
Q13. 定期メンテナンスは必要ですか？
また、吸引した 粉塵・ホコリ・異物は集塵機のフィルターに溜まります。 そのため、使用状況に応じて 集塵機フィルターの清掃・交換 が必要です。
Q14. アフターサービスの体制はどうなっていますか？
Q15. 導入前に打ち合わせできますか？
Q16. 納期はどれくらいですか？
Q17. 日本国内へ納入した後、海外工場へ移設できますか？
