CO2スノージェット洗浄装置
CO2スノージェット洗浄装置
エアーブロー・吸引では除去しにくい異物を、CO2スノーでクリーニング。 水や液体洗浄剤を使わず、必要な場所を狙って洗浄できます。
メーカー
ACP
目的・用途
異物対策
表面改質
電池の製造
業界
デモ機（実機）貸出あり
商品説明
液体CO2から生成したCO2スノーで異物をドライ洗浄
CO2スノージェット洗浄は、 液体CO2から生成した微細なCO2スノーを高速でワーク表面へ噴射 して、粉塵・微粒子・コンタミなどを除去するドライ洗浄技術です。
一般的なエアーブローでは除去しにくい微細な異物に対しても、 CO2スノーを利用したクリーニング作用によって異物をワーク表面から除去します。 また、洗浄に使用したCO2は最終的に気化するため、 水洗浄のような洗浄後の乾燥工程を必要としません。
エアーブローは主に空気の流れによって異物を吹き飛ばします。 一方、CO2スノージェット洗浄では、 CO2スノーを高速でワーク表面へ噴射 することで、エアーブローだけでは除去しにくい微細な異物にも作用します。
そのため、 「エアーブローや吸引では除去できない。しかし水や溶剤で丸洗いしたくない」 という精密洗浄用途で有力な選択肢になります。
必要な部分へCO2スノーを噴射して局所洗浄。
精密部品・電子部品の洗浄工程の短縮、自動化にも適しています。
製品ラインナップ
※左右にフリックしてご覧いただけます。
違いは、P8e型は圧縮エア用タンク・ブースターを非搭載です。
92x43x55cm
温調器30kg
37x36x30cm
92x43x55cm
温調器30kg
37x36x30cm
商品特長
エアーブローでは取れない異物へ。
CO2スノーによる高いドライ洗浄力
CO2スノーによる高いドライ洗浄力
一般的なエアーブローや吸引では、 ワーク表面に付着した微細な異物・コンタミを十分に除去できない場合があります。
CO2スノージェット洗浄では、 液体CO2から生成した微細なCO2スノーを高速噴射 してワーク表面をクリーニング。 エアーブロー・吸引だけでは除去しにくい 粉塵・微粒子・加工由来の異物・コンタミ に作用します。
洗浄後の「乾燥待ち」をなくす。
水・洗浄液を使わないドライ洗浄
水・洗浄液を使わないドライ洗浄
水系洗浄では、異物を除去した後に 水分を除去するための乾燥工程 が必要になります。 洗浄そのものが短時間でも、その後の乾燥待ちが工程時間を長くすることがあります。
CO2スノージェット洗浄は、 水や液体洗浄剤をワークへ残さないドライ洗浄。 洗浄に使用したCO2スノーは気化するため、 水系洗浄のような乾燥工程を必要とせず、 洗浄後すぐに次工程へ移行 できます。
製造工程全体の効率化につながる可能性があります。
「ここだけ洗いたい」を狙い撃ち。
精密部品・電子部品の局所ドライ洗浄
精密部品・電子部品の局所ドライ洗浄
製品全体を洗浄する必要はない。 「この部分に付着した異物だけを除去したい」 という製造工程は少なくありません。
CO2スノージェット洗浄では、専用ノズルからCO2スノーを噴射するため、 洗浄が必要な部分を狙った局所クリーニング が可能です。 ワーク全体を洗浄液へ浸漬するのではなく、必要な部分だけをドライ洗浄できます。
「全面洗浄」から「狙った部分だけの局所洗浄」へ。
手作業の洗浄から、自動ドライ洗浄へ。
ロボット・自動機への組み込みにも対応
ロボット・自動機への組み込みにも対応
CO2スノージェット洗浄は、 作業者がノズルを操作して洗浄するだけでなく、 製造設備へ組み込んだ自動洗浄 にも対応できます。
洗浄する位置・範囲・タクトタイムなどに合わせて、 ノズルやワークを移動させることで、 必要な場所を繰り返し自動クリーニング。 手作業による洗浄の省人化や、洗浄品質の安定化にも貢献します。
「必要な場所を、決められた条件で、繰り返し洗浄」 する自動化へ展開できます。
洗浄 → 次工程へ。
CO2スノーによるドライ洗浄で、製造工程の自動化・省人化を支援します。
CO2スノー・エアーブロー・湿式洗浄・サンドブラストを比較
除去力だけでなく、乾燥・廃液・局所洗浄・インライン化まで比較
工業洗浄では、単純な「除去力」だけでなく、 ワークへのダメージ、局所洗浄の可否、乾燥工程、廃液処理、インライン化 まで含めて方式を選ぶことが重要です。
CO2スノージェット洗浄、エアーブロー＋吸引、湿式洗浄装置、サンドブラストの特徴を比較します。 実際の適性は、異物の種類・付着状態・ワーク材質・要求清浄度などによって異なります。
| 比較項目 |
CO2スノー ジェット洗浄 |
エアーブロー ＋吸引 |
湿式洗浄装置 | サンドブラスト |
|---|---|---|---|---|
| 洗浄方式 | ドライ | ドライ | ウェット | ドライ |
| ワークへの作用 | CO2スノーを噴射 | エアーを噴射 | 洗浄液へ浸漬 | ブラスト材を衝突 |
| 微細異物・コンタミ除去 | ◎ | △～○ | ◎ | ○～◎ |
| 除去力 | ○～◎ | ○ | ◎ | ◎ |
| 局所洗浄 | ◎ | ◎ | × | ○ |
| 全面洗浄・大量処理 | ○ | ○ | ◎ | ○ |
| 基材へのダメージ | 小さい | 小さい | 小～中 | 大きい |
| 液体洗浄剤の使用 | なし | なし | あり | なし |
| 洗浄後の乾燥工程 | 不要 | 不要 | 必要 | 不要 |
| 洗浄廃液 | 発生しない | 発生しない | 発生する | 発生しない |
| 洗浄後に必要な処理 | CO2は気化 | 除去異物の吸引・回収 | 乾燥・廃液処理 | ブラスト材・異物の回収 |
| 処理形態 | インライン化可能 | インライン化可能 | 主にバッチ処理 | 主に独立工程 |
| 設置スペース | ○～◎ | ◎ | △ | △～○ |
| 廃液処理コスト | 不要 | 不要 | 必要 | 不要 |
| 乾燥エネルギー | 不要 | 不要 | 必要 | 不要 |
| 特に得意な用途 |
精密部品の 局所ドライ洗浄 |
軽く付着した 粉塵・異物除去 |
大量ワークの 全面・バッチ洗浄 |
高い除去力が必要な 表面処理 |
局所洗浄 → 乾燥工程なし → 次工程へ
というドライ洗浄プロセスを構築できます。
CO2スノージェット洗浄の用途・導入事例
基板・半導体・電池・自動車部品・樹脂・加工部品など豊富な洗浄事例
CO2スノージェット洗浄は、 電子部品・半導体、電池、ガラス、自動車部品、樹脂成型品、精密加工部品 など、さまざまな製造工程で活用できます。
実際のワーク・異物を使った洗浄事例をご紹介します。 気になる用途をクリックすると、 詳しい事例ページが新しいタブで開きます。
実際のワークを使ったCO2スノー洗浄テストで確認できます。
どの洗浄方法を選ぶ？用途から選定
異物・ワーク・洗浄工程から適したクリーニング方式を考える
洗浄方法は、単純な除去力だけでは決められません。 「何を除去したいか」「ワークをどこまで洗うか」「洗浄後の工程をどうするか」 から考えると、適した方式が見えてきます。
● 水や液体洗浄剤を使いたくない
● 洗浄後の乾燥工程をなくしたい
● 洗浄廃液を発生させたくない
● ワーク全体ではなく必要な部分だけ洗いたい
● 生産ラインへ組み込んで自動化したい
でも、ワークを丸ごと湿式洗浄したくない。
→ 乾燥工程なし → 次工程へ

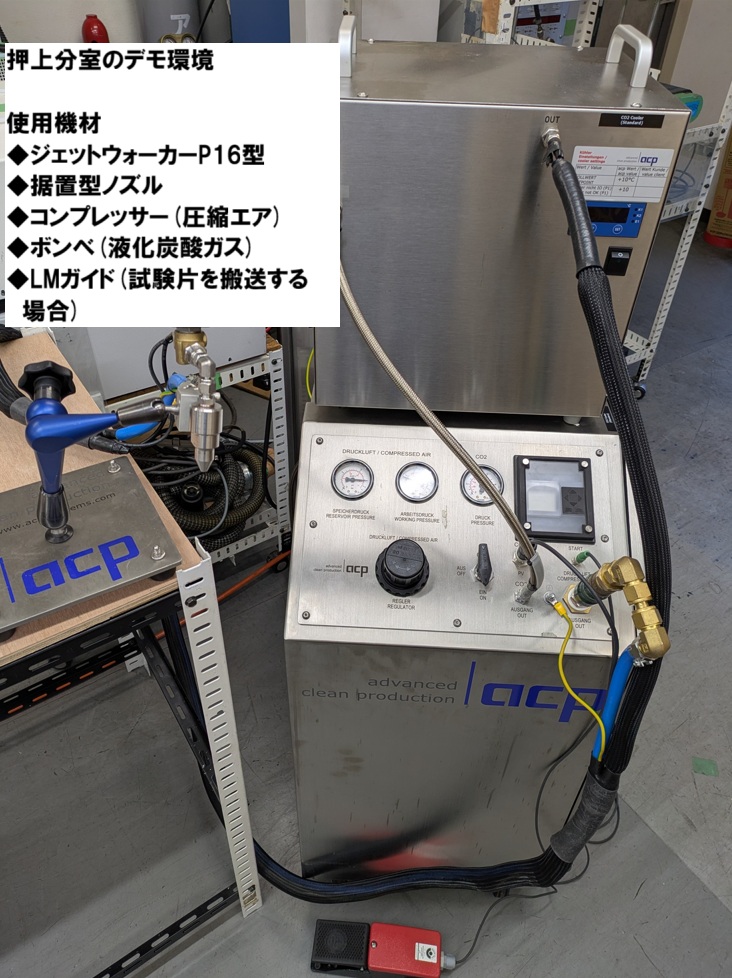

ジェットウォーカーP16型のデモ機 を使用して、実際のワークで洗浄テストが可能です。
ワーク・異物・洗浄範囲・生産タクトなどを確認し、
CO2スノー洗浄の適性を検討します。
CO2スノージェット洗浄 よくある質問
洗浄できる異物・設備・CO2・デモ・メンテナンスについて
CO2スノージェット洗浄の原理、除去できる異物、湿式洗浄との違い、 CO2供給、デモテスト、メンテナンス、納期、アフターサービスなど、 導入検討時によくいただくご質問 をまとめました。
Q1. CO2スノージェット洗浄とは、どのような洗浄方法ですか？
Q2. どのような異物・コンタミを除去できますか？
Q3. エアーブロー・吸引で取れない異物にも効果がありますか？
Q4. 水や液体洗浄剤を使わずに洗浄できますか？
Q5. 洗浄後に乾燥工程は必要ですか？
ただし、同じ箇所へ長時間CO2スノーを噴射するとワーク表面温度が急激に低下し、 周囲の温度・湿度などの条件によっては 空気中の水分が結露する可能性があります。
そのため、ワーク材質・噴射時間・周囲環境などを確認しながら洗浄条件を設定します。 特に水分を厳しく管理するワークでは、事前の実ワークテストをおすすめします。
Q6. 洗浄廃液は発生しますか？
Q7. 湿式洗浄装置との違いは何ですか？
一方、CO2スノージェット洗浄は、 必要な場所だけを局所的にドライ洗浄でき、洗浄廃液処理を必要としない ことが大きな違いです。
Q8. サンドブラストとの違いは何ですか？
CO2スノーは、 精密部品などの表面へのダメージを抑えながらドライ洗浄したい用途 で有力な選択肢になります。
Q9. ワーク全体ではなく、一部分だけを局所洗浄できますか？
Q10. 基板のフラックス残渣も洗浄できますか？
Q11. 穴・溝・凹部の異物も洗浄できますか？
Q12. ワーク表面を傷めることはありませんか？
また、CO2スノーの噴射による温度低下についても考慮する必要があります。 温度変化に敏感なワークでは、事前の実ワークテストをおすすめします。
Q13. 生産設備へ組み込んで自動洗浄できますか？
Q14. インライン洗浄にも使用できますか？
Q15. 実際のワークを使ったデモテストはできますか？
デモ機をお貸し出しする場合は、 CO2ボンベなど、お客様にご用意いただくものがあります。 必要な設備・条件について事前のお打ち合わせでご案内します。
Q16. CO2スノージェット洗浄にはCO2ボンベが必要ですか？
Q17. 定期メンテナンスは必要ですか？
Q18. 打ち合わせや洗浄方法の相談はできますか？
Q19. 納期はどのくらいですか？
Q20. アフターサービスや修理には対応していますか？
Q21. 日本国内へ納入した後、海外工場へ移設できますか？
Q22. CO2スノーで自社の異物が除去できるか分かりません。どうすればよいですか？
カタログスペックだけで判断するより、 実際のワークで洗浄テストを行うのが最も確実 です。 「エアーブローでは取れない」「湿式洗浄にはしたくない」といった段階からご相談ください。
「この異物は取れる？」「ワークへの影響は？」
「エアーブロー・湿式洗浄とどちらを選べばいい？」
という段階からご相談ください。
商品に関連する動画
プリント基板のフラックスをドライ洗浄
◆CO2スノーを噴霧してフラックスの残渣をドライ洗浄
◆「プリント基板表面・接点・はんだ」へのダメージは最小限
◆洗浄後の表面には何も残らない（ドライ洗浄！）◆IPA・超音波洗浄でなくてもフラックスは洗浄できる！
圧力センサーをドライ洗浄
◆2本のノズルをロボットで操作
◆CO2スノー有無検知用センサー(赤)
◆CO2スノーの間欠・断続運転が簡単
