高周波ACイオナイザプレシジョンバー

ゴミ取り・静電気・除塵対策

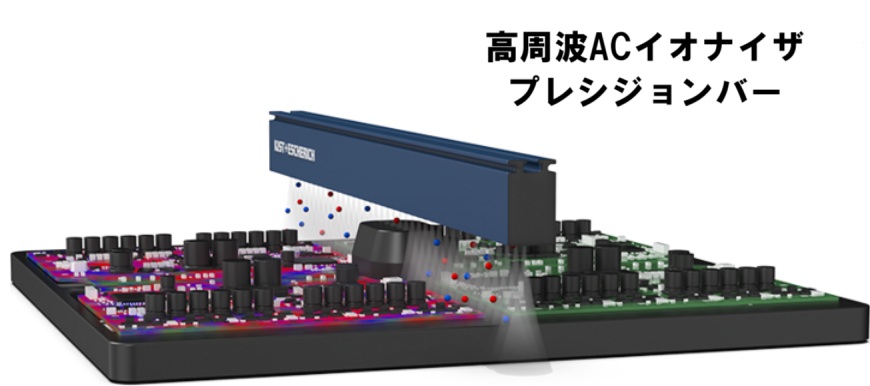

半導体・液晶・電子部品の用途に設計されたバー型高周波ACイオナイザです。

メーカー

キストエシャリッヒ（KIST+ESCHERICH GmbH）

目的・用途

鋼材の矯正

静電気対策

業界

自動車・搬送

電機機器

非鉄金属

印刷・包装

鉄鋼

電子部品・半導体

メディカル

お問い合わせ

エアフリー除電技術を工場の低炭素化に活かす

資料ダウンロード

商品説明

電気に脆弱な電子部品・液晶、静電気破壊の恐れがある素子・IC（集積回路）・ウエハチップの静電気を中和します。

ESD（Electro Static Discharge）用途に適した高いイオンバランスの静電気除去装置です。

EC規格 61340-5-1 で定める残留電圧＜35Vに準拠

最小限のクリーンエアで、イオンを広範囲へ放射します。

放電針はタングステン交換可

6ピンM8コネクタで接続。24VDC電源供給で運転。

M4スライドナットを取付に使用します。

高圧電源ユニットを内蔵しており、外付けの電源ユニットは不要です。

■有効幅：150?～1,000mm

■制作幅の単位：50?（例.150mm,200mm,250mm,300mm,,,,900mm,950mm,1000mm）

■運転距離：20mm～200mm

■イオンバランス(オフセット電圧)：＜35V

■ノズルピッチ：10?

■運転エア圧：0.02～0.4MPa

■圧縮エアチューブ接続：φ8

■最大許容環境温度：55℃

■保護クラス：IP52

■重量：150mm/105g,500mm/275g,1000mm/530g

■認証：CE

■ステータス表示：LED/信号ケーブル

■最大出力電圧:±3kV

■放電針1本当りの最大電流値：80μA

■運転電圧：24VDC（21～27V）

■最大消費電流：0.5A

■必要なヒューズ：1.0AT

主な用途

ウェーハチップ・ICチップをダイシングテープから移載する時の静電気除去

ICトレーの静電気除去

除塵ボックスで静電気除去

電子部品・電子デバイスの静電気除去

液晶パネル製造工程で静電気除去
