イオン洗浄ボックスバリオマスター

ゴミ取り・静電気・除塵対策

◆3Dクリーナーの除塵原理を採用しています
◆引出の中で「静電気除去＋パルスエアーブロー＋異物吸引」
◆人手で基材を1個づつセットして除塵
◆除塵の均一性・再現性が高い！
◆静音性能が高い

目的・用途

静電気対策

異物対策

電池の製造

業界

自動車・搬送

電機機器

研究開発

印刷・包装

電子部品・半導体

メディカル

お問い合わせ

【ゴミ・異物・コンタミ】乾式洗浄の解決方法

製造現場の静電気｜基礎から学び不良低減につなげよう

商品説明

◆引出に基材をセットしてクリーニングします

◆フラットな基板～樹脂成型品のような立体物の除塵作業に適用できます

◆除塵の原理に、3Dクリーナータイフンクリーンの技術を採用！回転ジェットノズルからの高速パルスエアー＋静電気除去＋異物吸引除去機能があります

◆基材を人手で投入・取出ししてクリーニングします。引出内でのクリーニングは再現性が高く、除塵の品質が均一化します

◆除塵は引出内の遮音空間で行い、優れた静音性能です

◆乾式洗浄・ドライ洗浄です。有機溶媒（IPA・アルコール）・液体・水は使いません。

◆有機溶剤を使用する洗浄装置や湿式洗浄機と比べ、環境負荷が低い洗浄技術です。

◆定期メンテナンスはとても簡単です。

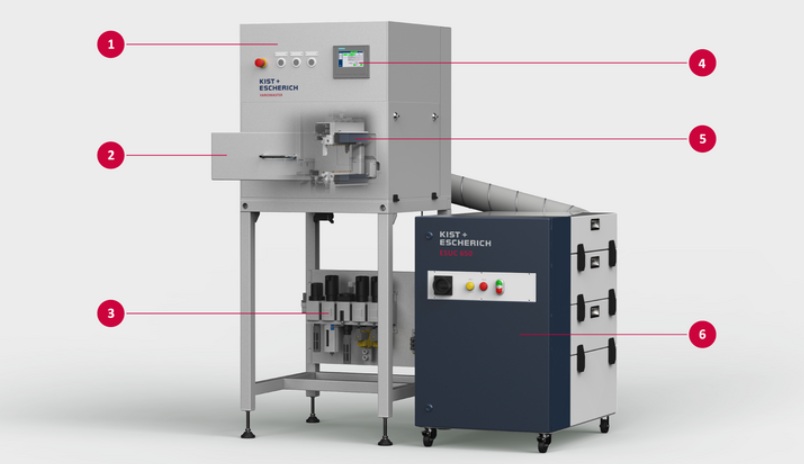

バリオマスターの構成

(1)制御盤、(2)引出し、(3)圧縮エア用レギュレータ、フィルター、電磁弁、(4)コントロールパネル、(5)回転ジェットノズル＋イオナイザ＋吸引ポート(引出内部)、(6)集塵機(異物を捕集するフィルター＋ブロア)

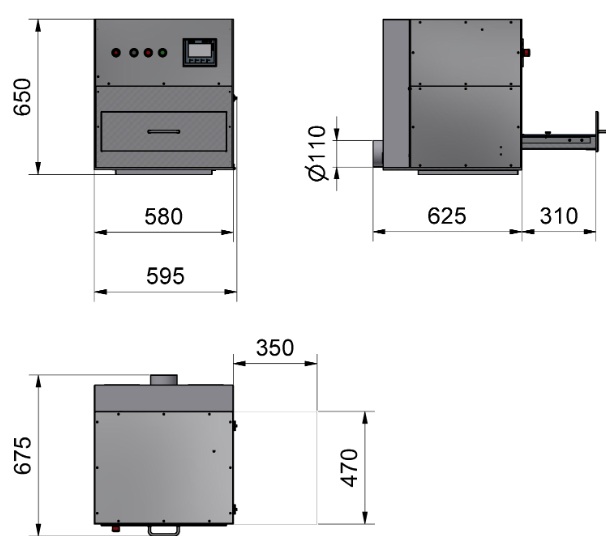

バリオマスターの寸法１

バリオマスターの制御部と引出しの寸法です

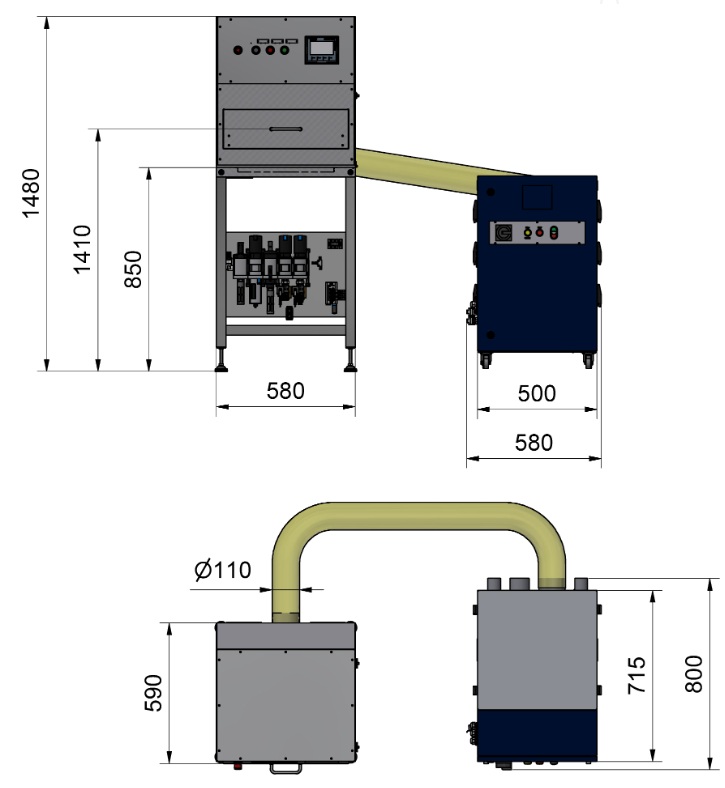

バリオマスターの寸法２

バリオマスターの集塵機・ダクトホースを含めた外形図

洗浄できる主な基材

◆ワイヤーハーネス
◆プラグ
◆コネクタ
◆プリント基板
◆トレー
◆樹脂成型品

商品に関連する動画

バリオマスターの除塵の心臓部！

3Dクリーナータイフンクリーンの除塵技術が装備されてます。回転ジェットノズルがイオンパルスエアーを叩きつけ、異物コンタミを除去！
