除電バー｜ハウグ EIシリーズ

ゴミ取り・静電気・除塵対策

用途に合わせて選べる非接触式除電バー

標準・高性能・クリーンルーム・高温・小型タイプをラインアップ

ハウグ EIシリーズは、フィルム、シート、紙、樹脂製品などに発生した静電気を 非接触で除去するバータイプの除電器です。ワークや設置環境に合わせて、標準タイプから高性能、クリーンルーム、高温、省スペース向けまで選択できます。

［標準］EI RN
一般的な静電気除去

［高性能］EI VS
より高い除電性能が必要な用途

［クリーン］EI VC
低粒子放出・クリーンルーム

［高温］EI HRN
高温工程・最大130℃

［小型］EI PS
狭い場所・局所的な帯電対策

どれを選べばいい？
一般用途ならEI RN、より高い除電性能ならEI VS、クリーンルームならEI VC、高温環境ならEI HRN、省スペースや局所除電ならEI PS。用途から適した除電バーを選定できます。

メーカー

ハウグ（Haug）

目的・用途

鋼材の矯正

静電気対策

業界

自動車・搬送

電機機器

非鉄金属

印刷・包装

鉄鋼

電子部品・半導体

メディカル

デモ機（実機）貸出あり

お問い合わせ

除電器・イオナイザの種類と選び方｜４つのポイント

資料ダウンロード

商品説明

ワークに触れず、静電気を中和

フィルム・シート・紙・樹脂製品などの帯電対策に

ハウグのEIシリーズは、放電針から発生させた プラス・マイナスのイオンによって、ワーク表面に蓄積した静電気を非接触で中和します。ワークへ直接触れないため、フィルムやシートなどの連続材をはじめ、さまざまな生産工程の静電気対策に使用できます。

［非接触］
ワークに触れずに静電気を中和

［バータイプ］
幅のあるワークの除電に対応

［エアーレス］
圧縮エアーを使わずに除電

［こんな静電気トラブルに］
フィルムやシートの貼り付き、搬送時の静電気、異物・ホコリの静電付着など、生産工程で発生する帯電トラブルの対策に使用できます。

商品特長

EI RN｜標準タイプ｜一般的な静電気対策の基本モデル

一般的な生産工程の静電気除去に

EI RNは、ハウグEIシリーズの 標準タイプの除電バーです。フィルム、シート、紙、樹脂製品などに発生する静電気を、ワークに触れずに中和します。

［標準タイプ］
一般的な静電気対策に

［非接触除電］
ワークに触れずに静電気を中和

［エアーレス］
圧縮エアー不要

選定の目安
特殊な使用環境や、より高い除電性能を必要としない一般用途では、まずEI RNを基本に選定します。

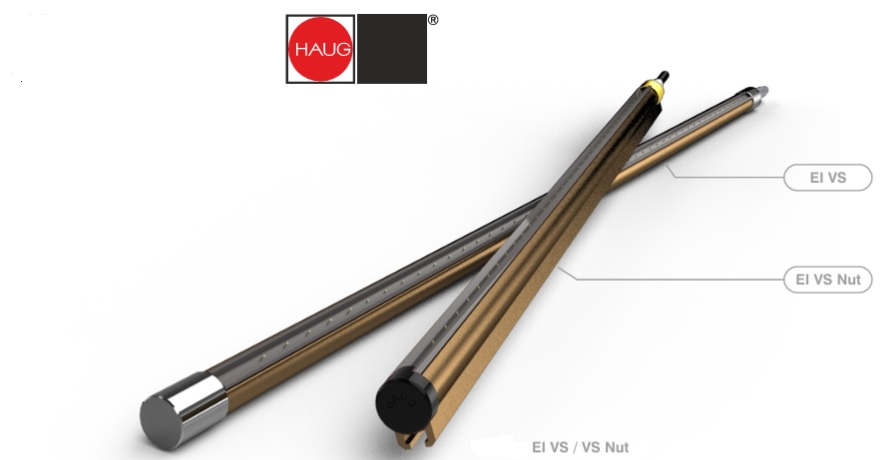

EI VS / EI VS Nut｜高性能タイプ｜より高い除電性能が必要な工程に

標準タイプより除電性能を高めた高性能モデル

EI VSは、標準タイプのEI RNより除電性能を高めた高性能タイプです。帯電量が大きいワークや、より高い除電性能が求められる工程に適しています。

［EI VS］
高性能タイプ

［EI VS Nut］
Tスロット付きで取付自由度を向上

［高性能除電］
強い帯電への対策に

EI VS Nutとの違い
EI VS NutはEI VSと同じ高性能タイプで、本体にTスロットを備え、取付位置の調整や固定をしやすくしたモデルです。「さらに強力なVS」ではなく、主な違いは取付構造です。

電源ユニット選定時の注意
EI VS / EI VS Nutは標準タイプより電気容量が大きいため、電源ユニットの接続長を計算する際は、 除電バーの長さを3倍して計算します。高圧ケーブルの長さも加えて、使用する電源ユニットの許容接続長以内になるよう選定します。

EI VC｜クリーンルーム対応｜低粒子放出の高性能除電バー

クリーン環境での静電気対策に

EI VCは、 粒子放出を抑えたクリーンルーム対応の高性能除電バーです。静電気を中和しながら、発塵を抑えることが求められるクリーン環境での使用に適しています。

［低粒子放出］
発塵を抑えたクリーンルーム仕様

［ISO Class 4］
クリーンルームで使用可能

［高性能タイプ］
クリーン環境での静電気対策に

クリーンルーム対応のポイント
EI VCは粒子放出を低く抑え、クリーンルームでの使用に対応しています。 Fraunhofer IPAによるクリーンルーム適合性評価を受け、 ISO Class 4で使用可能です。

EI VSとの違い
EI VCも高性能タイプですが、クリーン環境で求められる 低い粒子放出を特徴としています。一般環境で高い除電性能が必要ならEI VS、クリーンルームで使用する場合はEI VCが選定の目安です。

EI HRN / EI PS｜特殊用途タイプ｜高温環境・省スペースの静電気対策に

高温工程や狭いスペースにも対応

一般的な除電バーでは対応しにくい使用環境には、 高温対応のEI HRNと 小型高性能タイプのEI PSを選択できます。設置環境やワークに合わせて、適した除電バーを選定します。

［EI HRN｜高温対応］
最大130℃の高温環境に対応。押出、カレンダー、ブロー成形など、除電バー周辺が高温になる工程の静電気対策に適しています。

［EI PS｜小型高性能］
断面サイズ約14 × 16.5 mmのコンパクトな除電バー。設置スペースが限られる装置内部や、局所的に発生する静電気の除去に適しています。

選定の目安
高温になる工程ならEI HRN、設置スペースが狭い場合や局所的な帯電対策ならEI PS。標準タイプでは対応しにくい設置条件に合わせて選択できます。

どの除電バーを選ぶ？｜ハウグ EIシリーズ用途別選定表

使用環境・必要な除電性能から選定

EIシリーズは、すべて同じ用途の除電バーではありません。一般的な静電気対策、高い除電性能、クリーンルーム、高温環境、省スペースなど、使用条件に合わせて適したタイプを選定できます。

こんな用途なら	推奨タイプ	選定ポイント
一般的な静電気対策	EI RN	EIシリーズの標準タイプ。一般的な生産工程の除電に
より高い除電性能が必要	EI VS	標準タイプより除電性能を高めた高性能タイプ
高性能＋取付位置を調整しやすくしたい	EI VS Nut	EI VSの高性能に加え、Tスロットによる取付自由度
クリーンルームで使用	EI VC	低粒子放出。ISO Class 4のクリーン環境に対応
高温になる工程	EI HRN	最大130℃の高温環境に対応
狭いスペース・局所的な帯電	EI PS	コンパクトな小型高性能タイプ。装置内部などの省スペース設置に

迷ったら、まず使用環境から
一般用途ならEI RN、より高い除電性能ならEI VS、クリーンルームならEI VC、高温ならEI HRN、狭い場所ならEI PSを目安に選定できます。

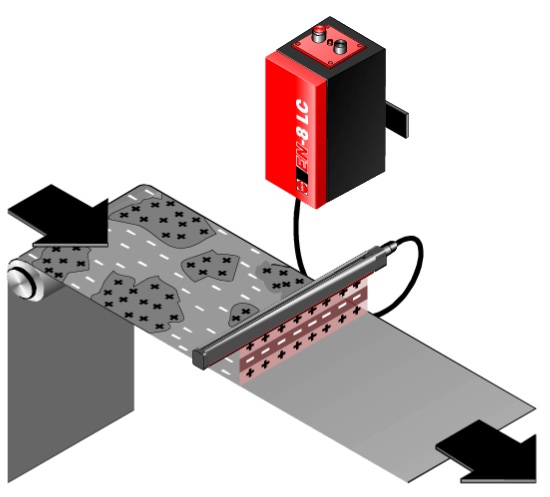

除電バーの設置方法｜ワークとの距離・取付位置のポイント

除電したい場所の近くへ、ワークに触れないよう設置

EIシリーズは、帯電したワークに向けて設置する 非接触式の除電バーです。効果的に除電するためには、除電バーの種類だけでなく、 ワークとの距離や取付位置も重要です。

［距離］
ワークとの距離は20～30 mmを目安に

［位置］
静電気を除去したい場所の近くに設置

［非接触］
ワークに接触させずに除電

取付位置がポイント
静電気は、フィルムをロールから剥離するときや、搬送・加工などによって発生します。帯電によるトラブルが起きている場所だけでなく、 静電気が発生する位置を確認して除電バーを設置することが重要です。

設置場所に迷った場合は
ワークの材質、幅、搬送方法、帯電によるトラブルの発生位置などを確認し、使用条件に合わせて除電バーの種類・長さ・取付位置を選定します。

除電バー用高圧電源の選び方｜EN SL・Multistat S

EIシリーズは高圧電源ユニットと組み合わせて使用

ハウグのEIシリーズは、除電バーへ高電圧を供給する 高圧電源ユニットと組み合わせて使用します。接続する除電バーの本数・長さ、高圧ケーブルの長さ、必要な監視機能などから電源ユニットを選定します。

［EN SLシリーズ］
高圧出力2口の電源ユニット。比較的シンプルな除電設備や、接続する除電バーが少ない場合に。
EN SLシリーズを見る →

［Multistat S］
高圧出力4口、最大接続長18 m。複数の除電バーを使用する設備や、異常監視・設備連携にも。
Multistat Sを見る →

EI VS・EI VCなどは接続長の計算に注意
高性能タイプは標準タイプより電気容量が大きいため、電源ユニットを選定する際は除電バーの長さを3倍して計算します。さらに高圧ケーブルの長さを加えて、電源ユニットの許容接続長以内になるよう選定します。

［計算例］EI VS 1 m ＋高圧ケーブル 2 m
EI VS：1 m × 3 ＝ 3 m
高圧ケーブル：2 m
接続長としては合計5 mとして電源ユニットを選定します。

よくあるご質問｜ハウグ EIシリーズ除電バー

除電バーの選定・設置について

どのEIシリーズを選べばよいですか？

一般的な静電気対策にはEI RN、より高い除電性能が必要な場合はEI VS、クリーンルームではEI VC、高温環境ではEI HRN、狭い場所や局所的な帯電対策にはEI PSが選定の目安です。

除電に圧縮エアーは必要ですか？

EIシリーズは、放電針から発生するプラス・マイナスのイオンによって静電気を中和するエアーレスの除電バーです。基本的な除電に圧縮エアーは必要ありません。

ワークからどのくらい離して設置しますか？

ワークとの距離は20～30 mm程度が基本的な目安です。実際の取付位置は、ワーク形状や静電気の発生位置などを確認して決定します。

除電バーだけで使用できますか？

除電バーへ高電圧を供給する高圧電源ユニットが必要です。接続する除電バーの本数や長さに合わせて、 EN SLシリーズやMultistat Sなどから選定します。

クリーンルームではどのタイプを使用しますか？

EI VCがクリーンルーム向けです。粒子放出を低く抑えた高性能タイプで、 ISO Class 4のクリーン環境で使用できます。

高温になる場所でも使用できますか？

高温環境にはEI HRNがあります。最大130℃まで対応し、押出・カレンダー・ブロー成形など、除電バー周辺が高温になる工程の静電気対策に使用できます。
