板厚測定の基本概念と、なぜ「接触式」が究極の選択なのか
製造現場において、製品の品質を左右する「板厚管理」。近年、非接触式の技術向上も目覚ましいものがありますが、極限の精度と安定性を求める現場では、依然として**「接触式」、特にUVB社の厚み測定器**が選ばれ続けています。本稿では、その技術的根拠から導入効果、運用維持の要諦までを網羅的に解説します。
1. 板厚測定の本質：接触式がもたらす「絶対的な信頼性」
板厚測定の基本は「上下面間の距離をいかに正確に捕捉するか」に集約されます。しかし、実際のインライン環境には、測定を阻害する多くの「外乱」が存在します。
非接触方式が直面する壁
レーザーや光学式、X線などの非接触方式は、以下の要因によって測定値に「揺らぎ」が生じることがあります。
- 表面の状態： 油膜の付着、表面粗さ、光沢度による反射率の変動。
- 物理的特性： 材料の色、テクスチャ、材質（合金組成）による減衰率の変化。
- 環境因子： 周囲の迷光、煙、粉塵、温度変化。
2. 精密測定を支えるUVB独自技術：マイクロ波とフローティング
UVBの測定器が単なる「接触式」を超え、ミクロンオーダーの精度を維持できるのは、以下の高度な設計要素が統合されているからです。
独自の「マイクロ波技術センサー」
測定器の心臓部には、UVB社が独自に開発したマイクロ波技術を用いたインダクティブ（電磁誘導）センサーが搭載されています。このセンサーは、材料の電気的特性の変化に左右されず、純粋に接点の微小な変位を「超高分解能」で電気信号に変換します。
完全追従を実現するフローティング機構

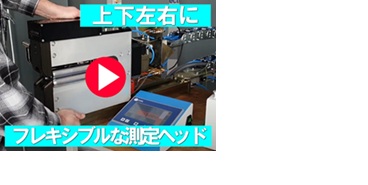

インライン測定では、材料が上下に揺れる「パスライン変動」が避けられません。UVBの測定ヘッドは、エアベアリングや精密スプリングによる高度なフローティング（追従）機構を備えており、板が波打っても測定接点が常に材料表面にソフトかつ一定の圧力で密着し続けます。これにより、動的な環境下でも静止状態と変わらぬ精度を実現しています。
3. 測定接点の進化：摩耗を防ぎ、傷をつけない設計
「接触式は材料に傷がつくのではないか？」という懸念に対し、UVBは革新的なソリューションを提供します。
- ダイヤモンド接点： 先端には極めて平滑に研磨された工業用ダイヤモンドを採用。高硬度で摩耗がほとんどないため、数年にわたりキャリブレーションの狂いが生じません。
- 超低加圧設計： 材料への押し付け力を最小限に抑え、デリケートな銅箔やアルミ箔、コーティング面であっても、目視で確認できるような傷（圧痕）を残しません。
4. 導入のメリットとROI（投資対効果）
UVB接触式厚み測定器の導入は、単なる数値管理以上の利益をもたらします。
- 歩留まりの劇的な向上： 測定の不確かさを排除することで、公差限界ギリギリまでの攻めた制御が可能になり、材料ロスを削減します。
- ダウンタイムの短縮： 材質が変わるたびに設定を変更する必要がなく、ラインの立ち上げ時間を大幅に短縮できます。
- 品質保証の客観性： トレーサビリティの取れた絶対値厚みでの管理が可能になり、お客様への信頼性が向上します。
5. どのようなケースでUVBを選ぶべきか？
- 狭公差製品： 精密電子機器向け材料など。
- 多様な材質を流すライン： 合金比率が変わるたびにキャリブレーションし直す手間を省きたい。
- 高速ライン： 板が波打ったりバタつく場合でも、測定ヘッドが板に追従して測定。
- 過酷な環境： 油煙が立ち込め、材料が高温な冷間圧延工程。
| 比較項目 | UVB接触式 | レーザー・光学式 | X線透過式 |
|---|---|---|---|
| 測定精度(再現性) | ◎(最高レベル) | △ (表面状態に依存) | ○ (材料密度に依存) |
| パスライン変動 | ◎(追従して測定) | △ (範囲外でエラー) | ○ (影響は少ない) |
| 材質・色・光沢の影響 | なし | あり | あり |
| 温度変化への耐性 | ◎ (250℃まで安定) | △ (空気の揺らぎに弱い) | ○ |
| メンテナンス負荷 | 低 (数年ごとの接点点検) | 中 (レンズ清掃・光軸) | 高 (法定点検・放射線管理) |
| 初期コスト | 中 | 低 ～ 中 | 高 |
| 安全対策 | 不要 | レーザー保護 | 必須 (防護壁・有資格者) |
6. 多彩な対象物と測定範囲：自社の製品は測れるか？
UVBの厚み測定器は、特殊なアルゴリズムと機構により、0.005mmの薄箔から9mmの板（さらに厚板モデルでは最大20mm厚）まで、幅広い対象物の板厚管理に対応します。
- 金属材： 鉄鋼、ステンレス、高炭素鋼などの圧延ライン
- 非鉄金属材： 銅、ニッケル、アルミ、貴金属などの圧延ライン
- 複合材： バイメタル、クラット材などのプロセスライン
- プラスチック材： プラスチックプレートの製造ライン
7. 「接触式」と「非接触式」の使い分け・比較
UVB社は、対象物の特性に合わせて「接触式」と「非接触式（レーザー・共焦点など）」の両方のソリューションを提供しているため、客観的な使い分け提案が可能です。
- 非接触式を選ぶべきケース： 絶対に傷をつけたくない未乾燥の塗工面や、極めてデリケートな超薄膜。
- UVBの接触式を選ぶべきケース： ミクロン（1μm）単位の安定した繰り返し精度を優先する場合。フローティング機構と研磨されたダイヤモンド接点により、通常の軟質材でも傷を極限まで抑えた測定が可能です。
