誰でも分かる！プラズマ洗浄の仕組みと利点

基本原理：プラズマの発生と反応・分解のメカニズム

プラズマはガスに高電圧や高周波または高温などによりエネルギーを与え、電子とイオン、ラジカルなどの活性粒子が生成された第四の状態です。
これらの活性種は表面の有機物中のC-HやC-C結合と反応して酸化や切断を引き起こし、最終的にCO2やH2O等の揮発性物質として除去されます。

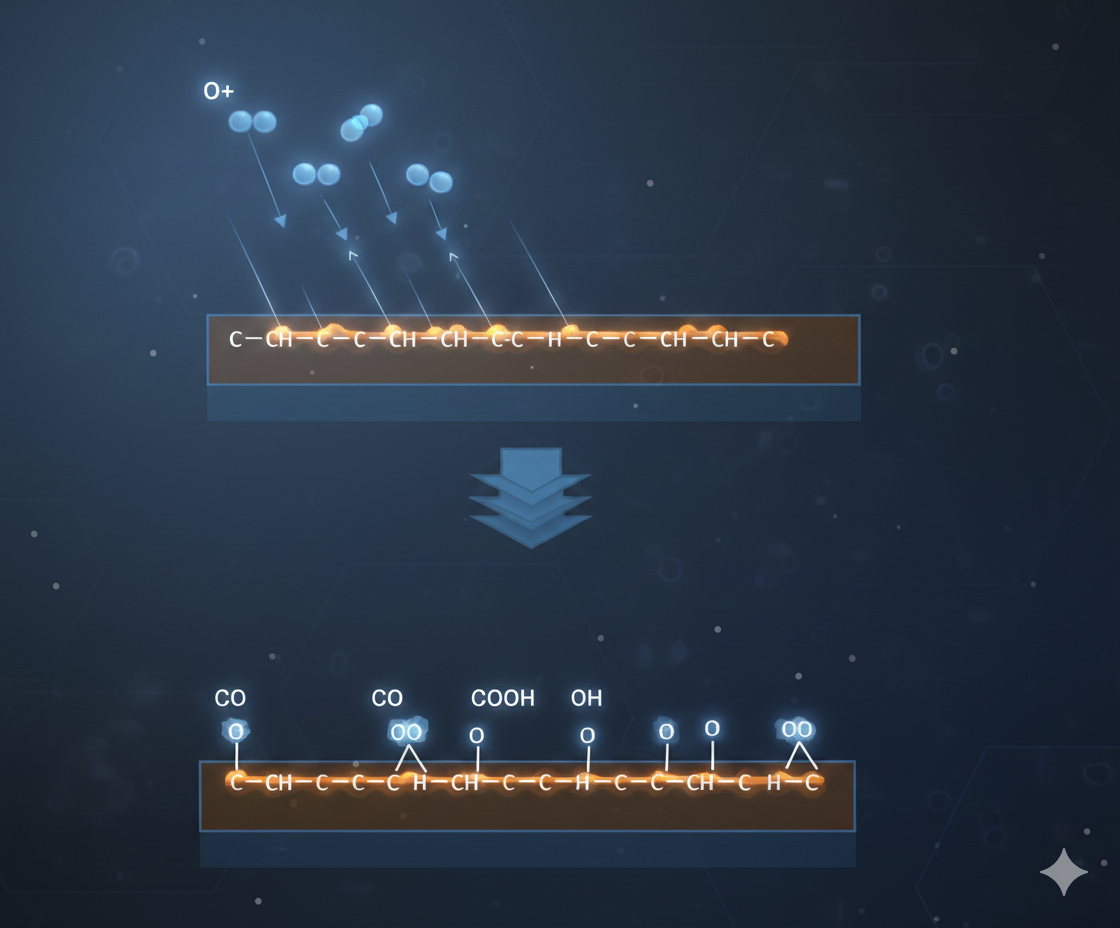

官能基イメージ

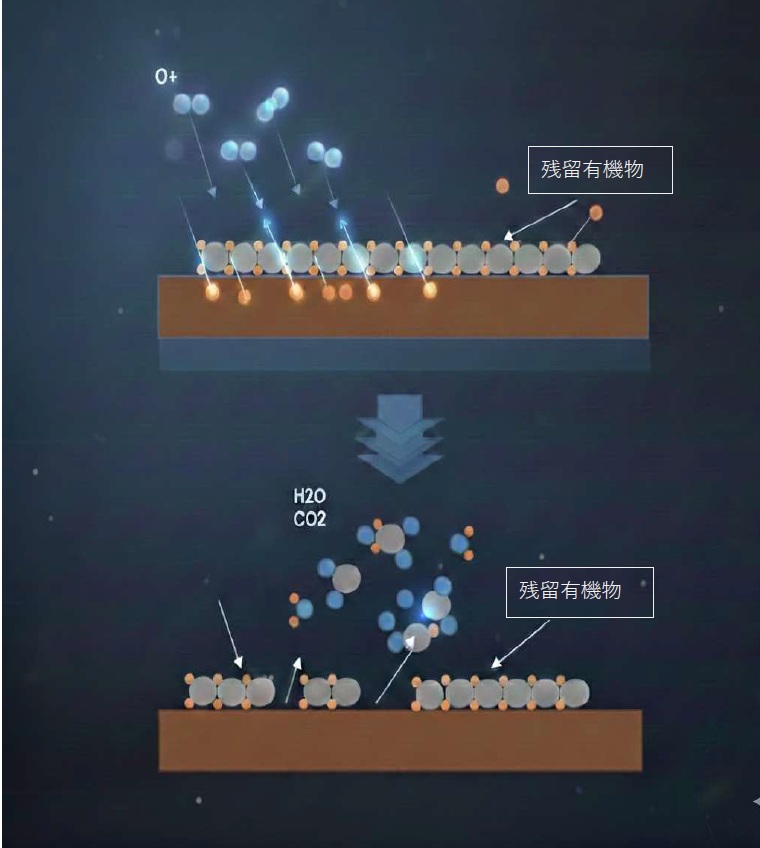

洗浄イメージ

大気圧プラズマと真空プラズマの違い

大気圧プラズマは真空装置が不要でラインへの組み込みや非破壊局所処理が容易な点が利点です。
一方、真空プラズマはチャンバー内で均一なプラズマ環境を作りやすく、制御性や再現性が高いため精密洗浄や半導体工程で多く使われます。
用途やスループット、ワークのサイズに応じて選択するのが一般的です。

比較項目	大気圧プラズマ	真空プラズマ
装置構成	簡易でライン組込が容易	真空チャンバーと排気設備が必要
処理均一性	局所処理に向くが広面は課題	均一処理が得やすい
スループット	高いことが多い	処理待ち時間が生じやすい
導入コスト	比較的低め	高め

代表的なガス：アルゴン・酸素・水素の使い分け

酸素プラズマは有機物の酸化分解に優れており、油分や有機残渣をCO2やH2Oに変換して除去します。
アルゴンプラズマはエネルギー伝達が効率的でアルゴン原子が直接基材表面をたたく物理的な洗浄目的で使われます。性化に向き、酸化を避けたい金属表面の前処理で使われます。
還元雰囲気（H2混合など）は酸化を還元して金属の酸化膜を除去する際に使われますが、安全対策が重要です。

用途と効果

プラズマ洗浄は接着や塗装、薄膜堆積の前処理としての表面清浄化だけでなく、表面の親水化や機能基導入による表面改質、さらには微細エッチングやパターン形成まで幅広く応用できます。
ドライプロセスで化学薬品を使わないため後工程への汚染リスクが低く、高精度な微細領域の処理が可能です。
このため自動車部品、電子部品、医療機器、半導体製造など多分野で採用されています。

表面清浄と付着対策：油分・有機物の除去で密着／向上を実現

プラズマ洗浄は接着前の油分や離型剤、指紋など有機汚染を分解し除去することで、塗膜や接着剤の密着性を大幅に向上させます。
さらに表面に極性基（-OHなど）を導入して親水化を促進し、濡れ性を改善することでコーティングの均一性も高めます。
結果として剥離や気泡の発生低減、信頼性向上に寄与します。

• 油分・汚れの化学分解による除去
• 親水化での接着促進
• 局所処理で支持体や形状への適用が容易

材料別の対応例：金属・樹脂・半導体での効果と製造適用

金属では酸化膜の除去や表面活性化によりはんだ付け、ワイヤーボンディング、接合性が改善されます。
樹脂素材では一般に親水化や極性基導入による接着性向上が期待でき、プラスチック部品の塗装前処理として有効です。
半導体分野ではレジスト除去などで高い精度が求められ、真空プラズマが多用されます。

塗装・コーティング前処理と接着改善

塗装やコーティングの前にプラズマ洗浄を行うことで、下地に残る油や微粒子を除去し、密着性や膜厚均一性の向上が期待できます。
また、プラズマで導入した官能基が塗膜や接着剤との化学的結合を助け、長期耐久性や環境耐候性の改善にも寄与します。
生産ラインに組み込んで連続処理することで歩留まりや工程時間の短縮も可能です。

装置と製品ガイド：プラズマ洗浄機・クリーナーの種類と選び方

プラズマ洗浄装置は処理方式や用途に応じて多様なタイプが存在しますが、選定では処理対象、スループット、導入スペース、運用コスト、安全性を総合的に評価する必要があります。
小型の卓上タイプからライン統合用のロボット適合装置、真空チャンバー型まで幅広く、メーカーごとの制御性やサポート体制も比較項目になります。
まずは処理対象の材質や望まれる効果を明確にしてから機種選定を行うのが効率的です。

装置の分類：大気圧装置、真空チャンバー型、ライン装置の違い

大気圧装置はライン導入や後工程処理に適し、ワークを真空にせずに高速処理が可能です。
真空チャンバー型は再現性と均一性が求められる用途で強みを発揮し、半導体や精密部品で多用されます。
ライン装置はコンベアやロボットとの統合を前提に設計され、スループット重視の生産環境で選ばれます。

選定チェック：価格・サイズ・対応ワーク・導入の必要性と実現性

装置選定のチェックポイントは主に初期価格、ランニングコスト、処理可能ワークサイズ、処理時間、ライン統合の可否、そして期待される効果との費用対効果です。
小ロットや試作中心なら小型クリーナーが有効で、量産ラインならライン装置や自動化機構を持つ機種を検討します。
技術的な実現性評価として試験処理と評価指標（接着強度、接触角、残渣量など）を事前に設定してください。

• 処理対象の材質とサイズを明確にする（金属なのか樹脂なのか、平面なのか三次元形状なのか）

• 必要なスループットと工程統合性を確認する（毎分、毎時、毎月などどれぐらいの処理量が想定されているのか）
• 初期費用と運用コストの比較を行う（どれぐらいの期間で減価償却を行うのか）
• 安全・排気・ガス供給インフラを評価する（想定される場所、ガスなどに制約があるか）

メンテナンスと安全機能：装置運用で見る注意点

プラズマ装置は電源、ガス供給、排気、真空ポンプ（真空型の場合）などの定期点検が必要で、消耗部品の交換周期を含めた運用計画が重要です。
安全機能としては過電流保護、ガス異常検知、排気監視、インターロックなどが必須であり、特に還元ガスや可燃性ガスを使う場合は二重の安全対策が必要です。

※ガス管理に関する詳しい事は付き合いのあるガス会社様へお尋ねください。
また、メンテナンスのしやすさやサポート体制も機種選定時の重要ポイントです。

※弊社では日本国内でデモ機を用いたテストから導入後のアフターフォローまで一貫して行っております。

プロセス設計：温度・ガス・モード最適化で洗浄効果を高める

効果的なプラズマ洗浄には温度、ガス種、処理時間、パワー密度など複数要因の最適化が必要です。
プロセス設計では対象材料の耐熱性や反応性を踏まえつつ、目的（洗浄、親水化、エッチング）に応じて最適な条件を決定します。
※導入前に弊社のデモ機を用いて条件比較が可能です。サンプルテストを行っていただけます。
お気軽にお声がけください。

温度と処理時間の影響：材料評価と強度への配慮

プラズマ処理は一般に低温で行えますが、処理中の表面温度上昇や長時間処理による基材劣化のリスクがあります。
特に樹脂材料は高温で変形や内部応力の発生があるため、温度監視と短時間での効果確保が重要です。
接着強度や機械的特性への影響を事前に評価し、許容範囲を超えない条件を設定してください。

評価手法：表面評価・汚れ除去の測定と試験

効果評価には接触角測定や試薬による親水化評価、XPSやFTIRによる化学組成分析、表面粗さ計測、接着強度試験、SEM観察などが用いられます。

一般的にXPSやFTIRなどは高額な専用設備が必要となり、分析にも時間を要するため、現場レベルでは簡易的ですがすぐに判断できる濡れ試薬による表面状態確認が一般的に行われております。


処理前の接触角（88度）

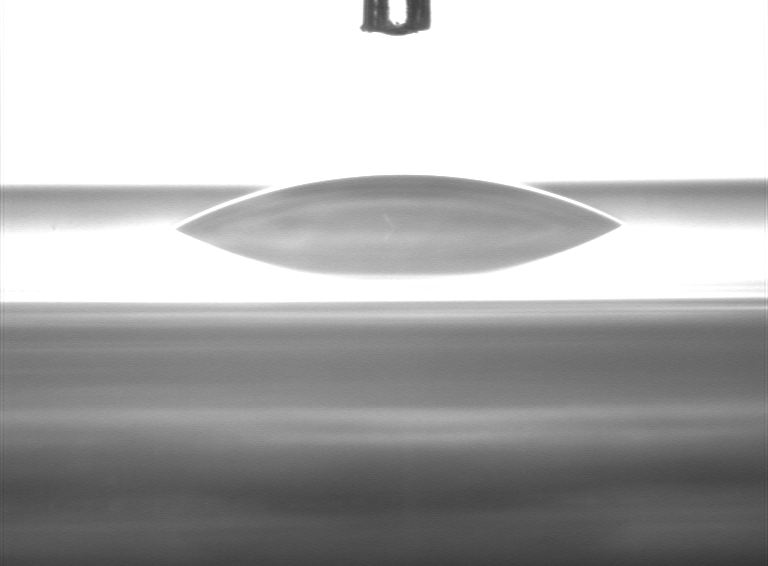

処理後の接触角（28度）

メリットとデメリット：企業が判断するための要点

プラズマ洗浄は薬剤不要のドライプロセスで環境負荷が低く、局所処理や高精度処理が可能な点が大きなメリットです。
しかし装置投資やガス費、安全対策、材料ごとの適合性など導入時の検討事項も多く慎重に評価する必要があります。
企業は期待される品質向上と運用コストを比較し、自社工程への効果を定量的に見積もって判断することが求められます。

導入メリット：密着性・親水化・製造品質向上

導入により接着不良や剥離の低減、コーティングの均一化、微細加工精度の向上など具体的な品質改善が期待できます。
結果として歩留まり改善や再加工低減、製品信頼性の向上につながり長期的にはコスト削減が見込まれます。
また環境規制が厳しくなる中で化学薬品削減を示せる点も企業価値の向上につながります。

デメリットと制約：コスト、材料影響、スループット、安全

初期投資やガスコスト、メンテナンス費用が発生するほか、一部材料ではプラズマ処理が表面損傷や物性変化を引き起こす可能性があります。
また、処理速度や均一性の面で工程要件に合わない場合はボトルネックとなることがあり、スループット要件の確認が重要です。
可燃性ガス使用時の安全対策費用や作業者保護も負担となります。

安全面の留意点と規制対応

装置運用ではガス漏洩、可燃性ガスや反応生成物の管理、電気安全、排気処理など複数の安全対策が必要です。
各国の労働安全基準や環境規制に従い、適切な換気・排気設備、ガス検知器、インターロックを設置することが求められます。
導入前にリスクアセスメントを実施し、JISや国際規格に沿った手順を確立してください。

大気汚染防止法に関するリンク
https://www.env.go.jp/hourei/04/000086.html
日本産業衛生学会
https://www.sanei.or.jp/files/topics/oels/kyoyou_2.pdf

導入コストと運用：プラズマ洗浄機の価格・運用費

導入コストは機種や機能によって幅があり、小型機なら数十万円から、ライン装置や真空チャンバー型は数百万円〜数千万円と幅があります。
運用費としてはガス代、電力、部品交換、メンテナンス、人件費が継続的にかかります。歩留まり改善率、再加工削減、コーティング不良低減効果などを金額換算して計算することが重要です。

初期投資と維持費の内訳

初期投資には装置本体、設置工事、排気・ガス配管、電源工事が含まれます。
ランニングコストはガス（酸素、アルゴン、還元ガスなど）、電力、消耗部品（電極、シール類）、定期メンテナンス費用が主な項目です。
さらに安全設備や排気処理の運用費も見積もりに入れる必要があります。

小型機からライン装置までのサイズと用途

小型機は研究・試作や少量生産向けで導入が容易です。
中～大型のチャンバー型は高精度処理や複数ワークの同時処理に向き、ライン装置は連続生産や高スループット要求に対応します。
ワークの形状やサイズ、治具の有無に応じて適切なスケールの装置を選ぶことが重要です。

投資対効果の評価：効果測定とビジネス判断

投資対効果を評価する際は、プラズマ処理導入後の不良率低減、接着剥離率の改善、工程短縮による生産性向上などの定量的効果を算出します。
短期的なコスト削減だけでなく、長期的な品質改善とブランド信頼の向上も考慮に入れて総合的に判断してください。
必要ならパイロット導入で実データを取得してから本導入を決める手法が推奨されます。

安全・環境影響：発生物質と処理方法、労働安全

プラズマ処理では有機物がCO2やH2Oに分解される一方で、処理物質によっては微量の有害副生成物が発生することがあります。(NOxやO3)
これら生成物は適切に処理する必要があります。
環境負荷低減のためにも排気管理と副生成物の評価を行うことが求められます。

まとめと今後の技術動向：Plasma技術の進化と企業への提言

プラズマ洗浄は品質向上と環境負荷低減の両立が期待できる有力な表面処理技術であり、製造現場での適用範囲は拡大しています。
導入にあたってはプロセス評価、コスト試算、安全対策の整備が重要で、パイロット検証を経て本導入するのがリスク低減につながります。
弊社では導入のための試作検討段階から貴社の用途に合う設備、条件などを一緒に見つけるお手伝いをさせていただきます。

プラズマの効果を確認したいと思ったらまずはご連絡いただければ幸いです。
