REPとは
REP社は1961年に世界で初めてゴム専用の射出成形機を世に送り出した射出成形機専門メーカーで、1965年の初号機から日々改良を重ね、最新の第10世代射出成形機では人間工学に基づく確かな作りと生産性を兼ね備えた装置となっております。
全世界へ累計10,000台以上の射出成形機を送り出し、ゴム用射出成形機のパイオニア、そしてトップメーカーとして日々進化を続けています。
EPGとは
REP社が新たに開発した電動の横型射出成形機です。樹脂の成型では電動射出成形が一般化してきておりますが、ゴムに関しては油圧システムがまだまだ一般的です。ですがEPGは油圧制御の大部分を電気制御に変更し、既存の油圧式よりも高速にそしてより正確に動きを制御することが可能になりました。金型の開閉速度、開閉位置、今までの油圧では細かな調整が出来なかったことが電気制御によって可能になりました。
EPGの仕様

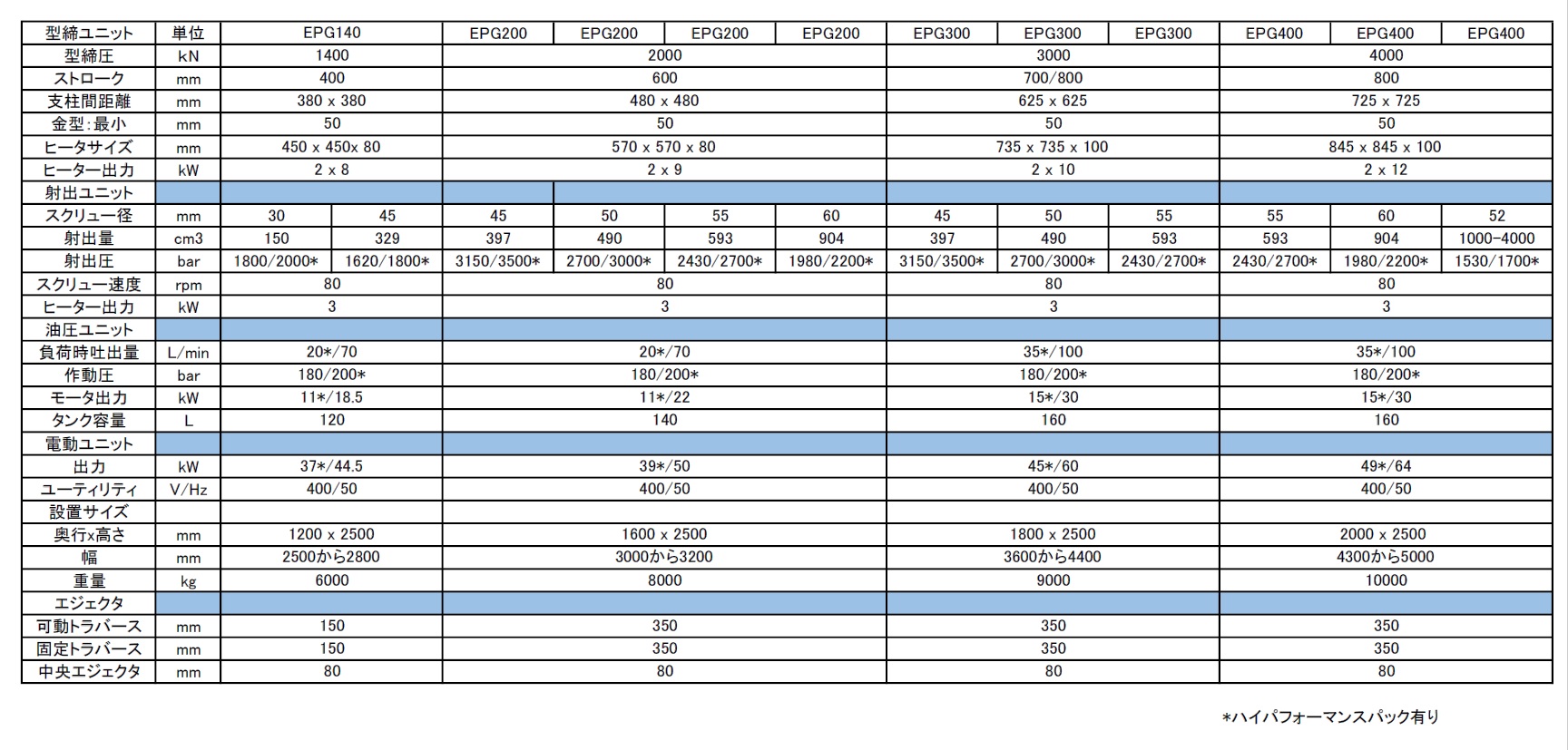

EPGラインナップと各種仕様
EPGシリーズのスペックです。
140トンから400トンまで盤面サイズ、製品によってお選びください。
型締ユニット | 単位 | EPG140 | |
型締圧 | kN | 1400 | |
ストローク | mm | 400 | |
支柱間距離 | mm | 380 x 380 | |
金型:最小 | mm | 50 | |
ヒータサイズ | mm | 450 x 450x 80 | |
ヒーター出力 | kW | 2 x 8 | |
射出ユニット | |||
スクリュー径 | mm | 30 | 45 |
射出量 | cm3 | 150 | 329 |
射出圧 | bar | 1800/2000* | 1620/1800* |
スクリュー速度 | rpm | 80 | |
ヒーター出力 | kW | 3 | |
油圧ユニット | |||
負荷時吐出量 | L/min | 20*/70 | |
作動圧 | bar | 180/200* | |
モータ出力 | kW | 11*/18.5 | |
タンク容量 | L | 120 | |
電動ユニット | |||
出力 | kW | 37*/44.5 | |
ユーティリティ | V/Hz | 400/50 | |
設置サイズ | |||
奥行x高さ | mm | 1200 x 2500 | |
幅 | mm | 2500から2800 | |
重量 | kg | 6000 | |
エジェクタ | |||
可動トラバース | mm | 150 | |
固定トラバース | mm | 150 | |
中央エジェクタ | mm | 80 |
EPGの特徴
EPGには大きく分けて下記のような特徴がございます。
電動によるパフォーマンス
油圧のストロークでは管理できなかった微細な位置調整が可能!
金型開閉速度上昇による生産性アップ!
位置精度向上によってバリなどの不良も現行比14%減!
省エネ&省スペース、高効率マシーン
油圧モータがなくなることで設置面積を既存の設備と比べて33%減を達成!
消費電力も既存設備と比べて50%減!
油圧部分を大きく削減することで油汚れのリスクも大幅に減少。製品金型を汚すリスクが激減しました!
Oリング生産に特化したEPG横型成形機
HPP(ハイ-パフォーマンス-パック)
電動ではカバーしきれない金型の保持などの機能をアキュムレータ式油圧システムでサポート!
油圧の箇所を最小限におさえたクローズループシステムのため油漏れのリスクがありません。
公的補助金対象!?
また油圧から電動式へ設備更新を行うことで省エネにかかわる補助金対象となるケースがございます。
最新鋭の設備を補助金を利用して導入することでコストを抑え最大限の生産性をあげられます。
昨年度の補助金事業で最大1億円まで総費用の1/3助成というものがあり、今年度も継続で実施される見込みです。
年度、制度によって申請可能な補助金、助成金に関しては経済産業省のHPをこまめにご確認いただければと思います。
省エネルギー投資促進支援事業のHPはこちら
最後に
EPGは横型射出のゲームチェンジャーになりえる存在です。
より高速に、より正確に生産が行えるため他社との差別化がはかれ貴社の生産効率、収益性に大きく寄与いたします。
