大気圧プラズマとは？原理・メリット・装置選定方法まで徹底解説

大気圧プラズマ処理とは、真空設備を介さず常圧下で素材表面を改質し、接着性向上や精密洗浄を実現する技術です。 インライン化が容易で低コストなため、従来の真空プラズマや薬品処理に代わる次世代の手法として、自動車や電子部品業界で導入が急増しています。

生産現場の品質を支えるこの技術ですが、導入時には「真空式との違い」や「酸素・窒素といったガス種の使い分け」など、多くの技術的判断が求められます。適切な選定を欠くと、期待した効果が得られないだけでなく、熱による基材ダメージを招く恐れがあるからです。

本記事では、基本原理から真空プラズマとの比較、装置選定のポイントまでを徹底解説します。ぜひ最後までご覧ください。

関連記事：【プラズマ処理とは】原理・処理機の種類・他の処理との違い

大気圧プラズマとは？

大気圧プラズマの定義と仕組み

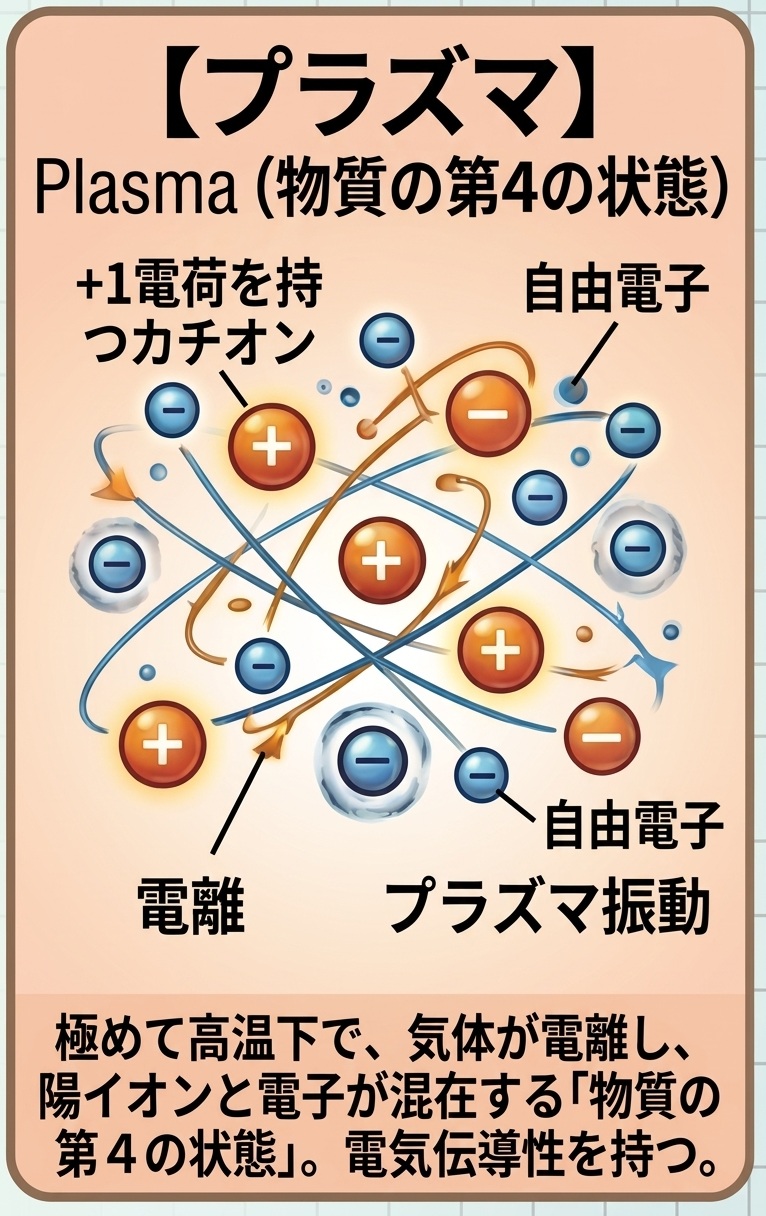

プラズマとは気体が電離した「物質の第4の状態」です。固体・液体・気体に次ぐ状態を指し、気体に電界等によって高いエネルギーを加えることで、原子から電子が離脱し、「電子」と「イオン」が自由に運動する状態となったものを意味します。

従来の工業用プラズマ処理は、密閉されたチャンバー内を真空状態（低圧環境）にして行う「真空プラズマ」が一般的でした。しかし、これを私たちの生活空間と同じ常圧（大気圧下）で安定して発生させる技術が「大気圧プラズマ処理」です。

真空設備を必要としないため、大幅な初期投資の削減、ランニングコストの抑制、そして何よりも連続的な製造工程（インライン）へのシームレスな組み込みを同時に実現します。電極間の高電圧放電によって生成された短寿命の活性種（ラジカル等）が、ガス流によってワーク表面へと搬送され、衝突・反応することで、ナノレベルでの表面改質効果をもたらします。
　

大気圧プラズマの技術的分類と照射方式

大気圧プラズマ装置を選定し正しく運用するためには、「熱平衡の特性」と「ワークへの照射方式」という2つの重要な分類を理解する必要があります。

① 熱の特性による分類：「熱平衡プラズマ」と「非平衡プラズマ」

プラズマは、その温度の均一性によって大きく2つに分けられます。工業用の表面処理で重要なのは、基材に熱ダメージを与えないアプローチです。

• 熱平衡プラズマ（高温プラズマ）： 電子とイオン・ガス分子の温度がほぼ同一となり、数千〜数万度という超高温に達するプラズマです。主にプラズマ切断や溶接、溶射といった金属加工用途に用いられます。
• 非平衡プラズマ（低温・低温溶融プラズマ）： 電界によって加速された「電子」のみが高温（数万度）になり、重量のある「イオンやガス分子」は室温付近（数十〜数百数）に保たれるプラズマです。誘電体バリア放電（DBD）などに代表されるこの技術により、プラスチック、高分子フィルム、ゴムといった熱に弱い素材に対しても、熱融解や変形を起こさずに安全な表面処理が可能となります。

② 照射方式による分類：「ダイレクト方式」と「リモート方式」

発生させたプラズマをワークにどう作用させるかによって、装置の基本設計や対応できる材質が異なります。

• ダイレクト方式（直接放電）： 高電圧が印加された2つの電極の間に、ワークを直接通過させてプラズマ処理を行う方式です。プラズマのエネルギーが最も高い状態でワークに作用するため、非常に高速かつ強力な改質効果が得られます。ただし、金属をはじめとする導電性ワークには直接電弧（アーク）が飛び基材を損傷するリスクがあるため、主に高分子フィルムや樹脂成形品といった絶縁体（不導体）の連続処理に適しています。
• リモート方式（間接放電・噴流型）： 装置の内部（ノズル電極間）でガスをプラズマ化させ、その高エネルギーなガス（活性種プラズマ流）のみを外部のワークへ吹き付ける方式です。ワーク自体に直接電圧がかからないため、電気的ダメージや静電気を極度に嫌う金属部品、半導体ウエハ、プリント回路基板（PCB）などに対しても、極めて安全に処理を施すことができます。

なぜくっつく？表面改質の化学的メカニズム

大気圧プラズマ処理によって、素材の接着性や濡れ性が劇的に向上する背景には、「物理的精密洗浄」と「化学的改質（官能基導入）」という2つの連続したプロセスが存在します。

ステップ1：有機汚染物の分解・除去（精密ドライ洗浄）

プラズマ中に存在する高エネルギーの電子や紫外線が、物質表面に付着している目に見えない極薄の油分や離型剤、高分子の汚れ（有機汚染物）の分子結合を効率的に破壊します。バラバラに切断された汚染物質は、空気中やプロセスガス中の酸素から生成された活性酸素（ラジカル）と反応し、二酸化炭素（CO2）や水蒸気（H2O）となって空気中に揮発・除去されます。これにより、ナノレベルで極めてクリーンな「真の基材表面」が露出します。

ステップ2：官能基（極性基）の強制導入

クリーンになった物質表面の分子結合（高分子樹脂のC-C結合など）がプラズマのエネルギーによって切断されると、そこへ周囲の活性種や水分が瞬時に結合します。その結果、素材の最表面に「水酸基（-OH）」「カルボニル基（-C=O）」「カルボキシ基（-COOH）」といった、酸素を含んだ親水性の高い「官能基（極性基）」が強制的に生成されます。

これらの官能基は分子レベルで水や極性物質と強く結びつく性質があるため、物質の表面自由エネルギー（濡れ性）が劇的に向上します。後工程で塗布される接着剤や塗料、インク、コーティング剤が表面に隙間なく濡れ広がり、強固な化学結合（水素結合や共有結合）を形成するため、プライマーを塗布せずとも圧倒的な密着性と、長期にわたる高い接合耐久性が実現するのです。

プラズマ処理が製造現場で求められる理由、メリット

製造現場においてプラズマ処理が求められる主な理由は、以下のメリットに集約されます。

• ドライ洗浄・環境性： 溶剤や水を使わず有機物を分解・除去し、廃液コストと乾燥工程を削減します。
• 密着性の向上： 難接着材の表面エネルギーを高め、塗装や接着の歩留まりを劇的に改善します。
• 高い生産性： インラインでの連続処理が可能で、真空設備にかかる投資と時間を大幅にカットします。
• 優れた汎用性： 金属、樹脂、ガラスなど、材質を問わず多様な素材の表面を最適化します。

これらのメリットから、特に品質要求の高い自動車部品、電子部品、医療機器などの分野で、プラズマ処理の導入が加速しています。

大気圧プラズマ処理の網羅的な産業用途

大気圧プラズマ処理は、単なる「プラスチック成形品の接着前処理」に留まらず、近年の高度な品質管理・新プロセス開発の要として、多種多様な産業用途へ展開されています。

• ガラス・半導体ウエハの超精密洗浄： 液晶ディスプレイ用ガラス基板やウエハ表面の有機物除去、各種光学レンズの曇り止めやレジスト塗布前の濡れ性改質。
• 自動車部品の構造接合・印刷前処理： 自動車の外装バンパー、インパネ（計器盤）、ヘッドライトのハウジング等の組み立てにおける、ウレタン接着剤や両面テープの密着性向上。難接着樹脂（PP、EPDM、PTFE、シリコンゴムなど）への直接印刷・塗装ラインの前処理。
• 金属の酸化膜除去（プラズマ還元処理）： プロセスガスに特殊な還元性ガス（窒素・水素の混合ガス等）を用いることで、金属表面の頑固な酸化膜をターゲットに大気圧下で還元処理を施せます。これにより、エレクトロニクス製造において、残渣トラブルの元となる「フラックス」を一切使用しない、環境に優しいフラックスレスはんだ付けなどが可能になります。
• 大気圧プラズマコーティング（機能性薄膜の形成）： プラズマのノズル流（ガス噴流）の中に、極微量の前駆体（有機シリコン化合物などの特殊気体や液体バブリングガス）を調合・混入させて照射することで、ワーク表面にナノレベルの緻密な機能性薄膜（バリア膜、親水膜、撥水膜、耐腐食膜など）を大気圧下でダイレクトに成膜する、次世代の表面加飾・改質プロセスです。

【徹底比較】大気圧プラズマ処理・真空プラズマ処理・コロナ処理の違い

【比較表】大気圧プラズマ処理・真空プラズマ処理・コロナ処理の違い

表面処理技術として検討されることの多い、大気圧プラズマ、真空プラズマ、コロナ処理の主な違いを以下の表にまとめました。

項目	大気圧プラズマ	真空プラズマ	コロナ処理
環境・速度	常圧 / 高速（インライン）	真空 / 低速（バッチ）	常圧 / 高速（インライン）
品質・持続性	高品質 / 長期持続	最高品質 / 長期持続	標準 / 短期（減衰が早い）
設備コスト	中程度	高価	安価
熱影響	高い	極めて低い	低い
用途・素材	金属・樹脂の接着、洗浄	精密洗浄、DLC成膜	フィルム・シートの濡れ改善

大気圧プラズマが真空不要で処理できるメカニズム

大気圧プラズマは、電極間に局所的な高電界を形成することで大気中でも安定した放電を維持し、真空設備なしでのプラズマ生成を可能にします。その上で、生成された短寿命の活性種を高速なガス流でワーク表面へ迅速に搬送するため、常圧下でも効率的な化学反応を促進できます。

さらに、誘電体バリア放電などで照射エネルギーを精密に制御し、常温に近い状態で処理を行えることから、熱に弱い素材へのダメージも最小限に抑えられます。

コスト・処理速度・適用範囲の違い

項目	大気圧プラズマ	真空プラズマ	コロナ処理
コスト	真空装置が不要なため初期投資を抑えられ、ランニングコストも低い。	真空ポンプやチャンバー等の大掛かりな設備が必要。生産量によりランニングコストも高め。	最も安い設備がシンプルで、導入コスト・維持コスト共に最も安価。
処理速度	高速インラインでの連続処理が可能で、生産ラインに組み込みやすい。	遅いチャンバー内の排気・導入に時間を要するため、基本的にバッチ処理となる。	非常に高速フィルムやシートの高速な生産ラインに最適。
適用範囲	幅広い複雑な形状や局所的な処理が可能。多様な方式があり、多くの材料に対応。	精密・均一サイズはチャンバー内に限定されるが、内部まで非常に精密で均一な処理が可能。	限定的主にフィルムやシート状の材料。立体的・複雑な形状の部品には不向き。
主な特徴	導入のしやすさと汎用性の高さ。	高品質・高精度な表面処理。	平面材の大量・高速処理に特化。

※最適な方式を選定するためには、専門家との相談やサンプルテストが不可欠です。

失敗しない大気圧プラズマ装置の選定方法

大気圧プラズマ装置の導入を成功させるためには、以下のステップを踏むことが重要です。

処理対象（材質・形状・サイズ）の確認

対象物の材質、形状、サイズを事前に特定し、素材の特性に合わせた装置選定が必須です。ワーク寸法を確認して生産ラインへの適合性を評価することが、仕様決定の出発点となります。

さらに、プラズマの処理安定性を継続的に監査・担保するために、導入工程に応じた品質指標も考慮する必要があります。例えば、プラズマ発光の状態を監視する「光学発光分光法（OES）」などを活用した、電子温度やラジカル発光スペクトルのリアルタイムモニタリング機構の有無なども、高度なインライン品質管理を求める現場では選定のチェックポイントとなります。

求める処理効果（洗浄・親水化・改質など）の明確化

洗浄、親水化、接着性向上といった目的を明確化し、目標とする接触角や接着強度を数値で設定します。除去したい汚れの種類や必要な密着レベルを定義することで、装置に求めるべき出力や処理性能が具体化されます。目標値の定量化は、条件出しの効率化だけでなく導入後の品質管理を安定させる上でも重要です。

サンプルテストによる条件出し

実機によるサンプルテストを必ず行い、ガス種、出力、処理距離などの最適なプロセスパラメータを特定します。処理後の接触角測定や剥離試験を通じて実証データを取得し、要求品質を確実にクリアできるかを実ワークで検証します。専門エンジニアの支援を受けながら検証を繰り返すことが、導入後のミスマッチやトラブル回避に直結します。

ケー・ブラッシュ商会が提案する欧州最先端プラズマ

ケー・ブラッシュ商会は、お客様の製造課題を解決するため、欧州の最先端プラズマ技術を日本の製造現場にご提案しています。

欧州の技術力を日本の現場へ

当社は、プラズマ技術の研究開発が盛んな欧州の有力メーカーと提携し、その高い技術力と信頼性を持つプラズマ処理装置を日本のお客様にお届けしています。長年の実績に裏打ちされた革新的な技術は、お客様の生産性向上と品質安定に大きく貢献します。



実機デモと熟練エンジニアによる導入支援

当社では、お客様が安心して導入を検討できるよう、デモ場で実機でのデモンストレーションやサンプルテストを実施しています。お客様の実際の部品をお持ち込みいただき、熟練のエンジニアが最適な処理条件を導き出します。

導入後も、装置の設置、立ち上げ、操作指導、メンテナンスまで、一貫した手厚いサポート体制で、お客様の生産ラインをバックアップいたします。

その他表面処理装置の比較はこちら

よくある質問（FAQ）

大気圧プラズマと真空プラズマ、どちらを選ぶべきですか？

生産ラインへの統合性と求める処理精度のバランスで選定すべきです。 インライン化による高速な連続処理や導入コストの抑制を優先するなら大気圧プラズマが最適ですが、複雑な形状の内部まで極めて高い均一性や薄膜形成を求める場合は真空プラズマが不可欠となります。 まずはワークの形状と目標とする品質レベルを明確にし、専門家と共に実証テストを行って費用対効果を検証することが成功への近道です。



大気圧プラズマ処理でオゾンは発生しますか？

空気中の放電や酸素ガスの使用に伴い、人体に有害なオゾンが発生する可能性があります。 オゾンは表面改質を促進する一方で高濃度では健康被害を招くため、装置導入時には局所排気設備の設置や作業エリアの十分な換気対策を講じることが法規制遵守の観点からも必須です。 安全な運用を実現するために、オゾン分解フィルタを搭載した装置の選定や、専門家による適切な排気システムの設計支援を受けることを強く推奨します。

まとめ

大気圧プラズマ処理は、真空装置不要で常温・常圧下での表面改質を可能にする画期的な技術です。洗浄、親水化、接着性向上に加え、金属酸化膜の還元処理や機能性コーティングといった幅広い用途で、製造現場の品質向上、コスト削減、生産性向上に貢献します。

ケー・ブラッシュ商会では、欧州の最先端プラズマ技術と、ガス・電気・ノズルをトータルでコーディネートする技術商社としての知見を活かし、お客様の製造課題に最適なソリューションをご提案いたします。製造工程への大気圧プラズマ処理の導入をご検討されてい方は、ぜひお気軽にお問い合わせください。
