本記事では、フィルム、紙、不織布、銅箔、アルミ箔、リチウムイオン電池用電極などのスリット工程で問題になる「スリットカス」について、発生・付着の原因から、3つの除塵方法、材料・工程別の選び方、導入前に確認すべき条件までまとめて解説します。
先に結論：スリットカスを除去する3つの方法
スリット直後のウェブやエッジを、除電・エアブロー・吸引によって非接触で連続除塵します。
巻取り後のロール端面に回転ブラシを接触させ、付着した切粉を掻き出して吸引します。
作業者がハンディヘッドを持ち、ブラシをロール端面に接触させながら除電・ブロー・吸引清掃します。
| 方式 | 処理するタイミング | 主な用途 | 基材への接触 | 自動化 | 向いているケース |
|---|---|---|---|---|---|
| スタティックエア | スリット直後・搬送中 | ウェブ表裏面、エッジ | 非接触 | 連続自動 | 高速ライン、薄膜、張力への影響を避けたい工程 |
| ロータークリーン | 巻取り後 | ロール端面 | 回転ブラシが接触 | 自動化しやすい | 同形状ロールを繰り返し処理する量産工程 |
| エレファント | 巻取り後 | ロール端面 | ブラシが接触 | 手作業 | 少量多品種、試作、設備改造を抑えたい工程 |
1スリットカスとは？発生・付着する理由
スリット加工とは、フィルム、紙、金属箔、不織布などの幅広い原反を、必要な幅に裁断して巻き取る加工です。丸刃などで材料を切断すると、切断部から微細な切粉、繊維くず、樹脂粉、金属粉、塗工層の剥離片が発生します。これらを一般にスリットカス、スリッター粉塵、切粉、切カスなどと呼びます。
原因1：刃と基材の摩擦・破断によって粉が発生する
スリット時には、刃先と材料の接触、せん断、引き裂き、摩擦が起こります。刃の摩耗、刃合わせ、オーバーラップ、押付け圧、ライン速度、材料の硬さや伸びによって発塵量は変わります。活物質を塗工した電極では、金属箔由来の切粉だけでなく、塗工層の微細な剥離片も発生する場合があります。
原因2：搬送中の接触・剥離でウェブが帯電する
フィルムや紙は、ガイドロールとの接触・剥離を繰り返すことで静電気を帯びます。帯電したウェブは、スリット直後に発生した軽い粉塵を引き寄せます。そのため、エアを吹き付けるだけでは一時的に粉が離れても、再付着したり、周辺へ飛散したりすることがあります。
原因3：巻取り圧によって異物がロール内部へ押し込まれる
除去されなかったスリットカスは、ウェブ表面や端面に付着したまま巻き取られます。巻取り張力とロールの自重によって異物が表面へ押し付けられるため、次工程で巻き出した際に簡単には取れない状態になることがあります。
2スリットカスを放置した場合の問題
スリットカスは、単なる見た目の汚れではありません。材料や次工程によっては、製品品質、設備稼働率、歩留まり、顧客クレームに直結します。
- ★ フィルム表面への異物付着、印刷抜け、塗工欠陥、ラミネート不良
- ★ ロール端面の汚れや巻姿の外観不良
- ★ 画像検査装置での異物検出増加、良品の誤判定
- ★ ガイドロールやニップロールへの転写による二次汚染
- ★ 電極表面への金属粉・活物質粉の残留による歩留まり低下
- ★ 顧客工程で巻き出した際の粉落ち、異物クレーム
- ★ 清掃停止、粘着テープ交換、ロール洗浄による生産性低下
特にロールtoロール工程では、異物が付いたまま巻き取られると、異物がロール内部へ持ち込まれます。問題が見つかるのが次工程や納入先になりやすく、原因調査と再発防止に大きな工数がかかります。したがって、可能であればスリット直後に除去することが基本です。一方、設備スペースや製造フローの都合でインライン処理が難しい場合は、巻取り後にロール端面を清掃する方法が現実的です。
3スリットカス除去3方式の比較
| 比較項目 | スタティックエア | ロータークリーン | エレファント |
|---|---|---|---|
| 処理位置 | スリット直後、搬送ライン中 | 巻取り後のロール端面 | 巻取り後のロール端面 |
| 接触／非接触 | 非接触 | 回転ブラシが接触 | ブラシが接触 |
| 清掃動作 | 除電＋エアブロー＋吸引 | 除電＋回転ブラシ＋エアブロー＋ 吸引 | 除電＋ブラシ＋パルスエア＋吸引 |
| 自動化 | 連続自動運転 | 固定設備として自動化可能 | 作業者による手作業 |
| 張力への影響 | 接触圧なし | 搬送中のウェブには接触しない | 搬送中のウェブには接触しない |
| 設備スペース | ライン内にヘッド設置スペースが必要 | ロール回転設備と固定スペースが必要 | 比較的小さな導入から検討可能 |
| 品種切替への対応 | 幅・設置条件に合わせて設計 | 同じロール条件の繰返し処理に適する | 多品種・異なるロールへ柔軟に対応 |
| おすすめ用途 | 高速・連続生産、薄膜、電極、フィルム | 量産ロールの端面自動清掃 | 試作、少量生産、スポット清掃 |
4方法1 スタティックエア：スリット直後にインライン・非接触で除塵
除電・エアブロー・吸引を1つのヘッドで行う

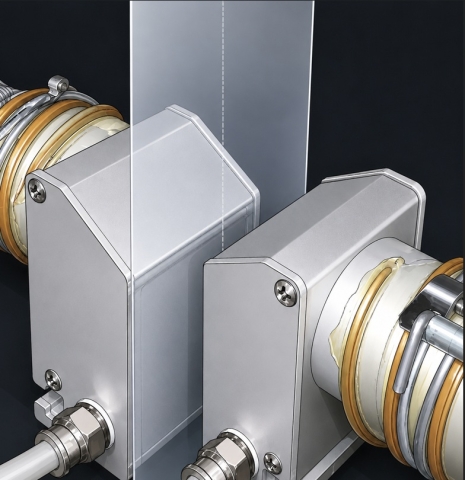

スタティックエアは、スリッター直後のウェブ表面や端面を非接触で清掃するウェブクリーナーです。内蔵または併設したイオナイザで静電気を中和し、フラットジェットノズルからのエアで粉塵を表面から離し、吸引チャネルへ導いて集塵機で回収します。
スタティックエアが向いている工程
- ★ スリット直後に切粉を除去し、ロール内部への巻込みを防ぎたい
- ★ 薄いフィルムや電極へ接触圧を加えたくない
- ★ ライン停止や粘着テープ交換の回数を減らしたい
- ★ 高速ラインで連続的にウェブ除塵を行いたい
- ★ フィルムの上面、下面、両面またはエッジだけを処理したい
スリッター周辺はガイドロールや刃物ユニットが多く、設置スペースが限られます。スタティックエア09型は、既存設備へ後付けしやすいコンパクトなクリーニングヘッドとして、狭いスペースへの設置を検討できます。有効幅は設置位置や処理幅に応じて製作でき、狭幅のエッジクリーナーから広幅のウェブクリーナーまで構成可能です。
粘着ロールとの違い
| 項目 | スタティックエア | 粘着ロール |
|---|---|---|
| 基材への接触 | 非接触 | ロールが接触 |
| 清掃原理 | 除電・ブロー・吸引 | 粘着面への転写 |
| 消耗品交換 | 条件に応じた定期清掃・点検 | 粘着テープの交換が必要 |
| 粉塵負荷への対応 | 吸引回収しながら連続処理 | 粘着面が汚れると性能が低下 |
| 張力への影響 | 接触圧なし | 接触圧・ロール位置の管理が必要 |
5方法2 ロータークリーン：巻取り後のロール端面を自動清掃
回転ブラシで端面に食い込んだ切粉を掻き出して吸引

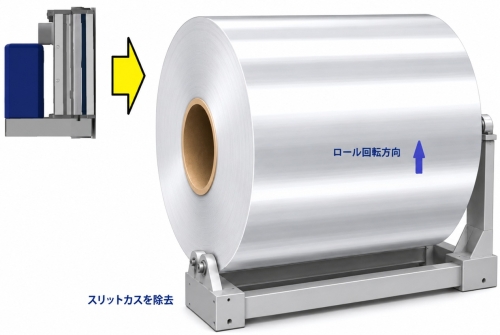

ロータークリーンは、静電気除去バー、回転ブラシ、吸引チャネルを備えた接触式クリーナーです。巻取り後のロール端面に回転ブラシを接触させ、端面へ付着・入り込んだスリットカスを機械的に掻き出し、その場で吸引回収します。
一般的にはロール端面の両側へロータークリーンを配置し、ロータークリーン側を固定した状態でロールを回転させます。ブラシで除去された粉塵を直ちに吸引するため、清掃時の周辺飛散を抑えやすい構成です。なお、ロールを回転させる設備は別途必要です。
ロータークリーンが向いている工程
- ★ 巻取り後のロール端面を一定条件で繰り返し清掃したい
- ★ 手作業による清掃品質のばらつきを減らしたい
- ★ ブラシによる掻き出し力が必要な付着粉塵を除去したい
- ★ 量産ロールの端面清掃を自動化・標準化したい
強い帯電がある用途では、パルスDCイオナイザ「スマートイオン」を組み合わせ、静電気による付着力を弱めてからブラシ清掃する構成を検討できます。
ロータークリーンの詳細を見る6方法3 エレファント：巻取り後のロール端面を手作業で清掃
ブラシ接触・除電・パルスエア・吸引をハンディヘッドに集約

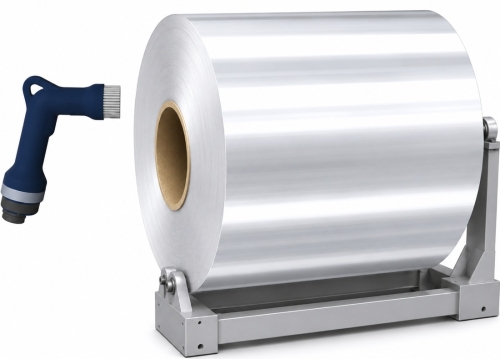

エレファントは、作業者がグリップを持って使用するハンディタイプの除塵装置です。ブラシをロール端面へ接触させ、イオナイザで静電気を中和しながら、パルスエアとブラシで付着粉塵を表面から取り除き、吸引チャネルを通じて集塵機へ回収します。
用途はロータークリーンと同じく、巻取り後のフィルム、紙、箔などのロール端面清掃です。違いは、固定設備による自動清掃ではなく、作業者が清掃位置、角度、時間を調整しながら処理できることです。
エレファントが向いている工程
- ★ 試作、少量生産、多品種でロール寸法が頻繁に変わる
- ★ まず小さくロール端面清掃を導入したい
- ★ 固定式設備を設置するスペースがない
- ★ 汚れの多い部分を作業者が確認しながら重点的に清掃したい
- ★ 既存設備を大きく改造せずにオフライン清掃したい
7材料・工程別の選び方
| 材料・工程 | 発生しやすい問題 | 第一候補 | 選定理由 |
|---|---|---|---|
| PET、OPP、CPPなどのフィルム | 帯電、樹脂粉、表裏面への再付着 | スタティックエア | 除電しながら非接触で連続除塵できる |
| 薄膜・高機能フィルム | 接触傷、蛇行、張力変動 | スタティックエア | 接触圧を与えずに処理できる |
| 紙・不織布 | 繊維くず、毛羽、発塵量が多い | スタティックエアまたはロータークリーン | 搬送中に除去するか、ロール端面をブラシ清掃するかで選ぶ |
| 銅箔・アルミ箔 | 金属切粉、端面付着、巻込み | スタティックエア | スリット直後に吸引回収し、次工程への持込みを抑える |
| 活物質塗工後のLIB電極 | 金属粉、活物質粉、塗工層の剥離片 | スタティックエア | 電極クリーナーとしてインライン・非接触処理を検討できる |
| 巻取り後の量産ロール | 端面に残った粉、端面内部への入り込み | ロータークリーン | 固定式ブラシ清掃を自動化しやすい |
| 試作・少量多品種ロール | ロール径・幅・材質が頻繁に変わる | エレファント | 作業者が位置と清掃範囲を柔軟に調整できる |
迷ったときの簡単な選定基準
スタティックエア
スタティックエア
ロータークリーン
エレファント
8導入前に確認する条件
除塵装置は、製品名だけで選ぶのではなく、材料、粉塵、速度、設置スペース、要求清浄度を整理して選定します。お問い合わせの際に、次の情報があると方式と仕様を検討しやすくなります。
- ★ 基材：フィルム、紙、不織布、銅箔、アルミ箔、塗工電極など
- ★ 基材幅・厚み：最大幅、最小幅、厚み、柔らかさ
- ★ ライン速度：通常速度と最大速度
- ★ 除塵位置：スリット直後、表面、裏面、両面、エッジ、巻取ロール端面
- ★ 粉塵の性状：樹脂粉、紙粉、繊維、金属粉、活物質粉、粘着性の有無
- ★ 静電気：帯電量、付着状態、既設イオナイザの有無
- ★ 設置スペース：周辺ロール、フレーム、刃物ユニットとの位置関係
- ★ 集塵条件：集塵機の有無、吸引配管長、必要風量、排気方法
- ★ ロール条件：外径、重量、端面形状、回転設備の有無
- ★ 品質目標：除去したい粒子、現状不良、検査基準、改善目標
9スリットカス除去に関するよくある質問
スリットカスの除去方法で迷われたらご相談ください
材料、処理幅、ライン速度、設置場所、ロール径、粉塵の種類、現在のお困りごとを確認し、インライン除塵・ロール端面清掃の中から適した方式をご提案します。
除塵方法について問い合わせる※実際の除塵性能は、材料、粉塵量、付着力、静電気、ライン速度、設置条件、吸引条件によって異なります。仕様決定前に、図面確認または実ワークテストをおすすめします。
